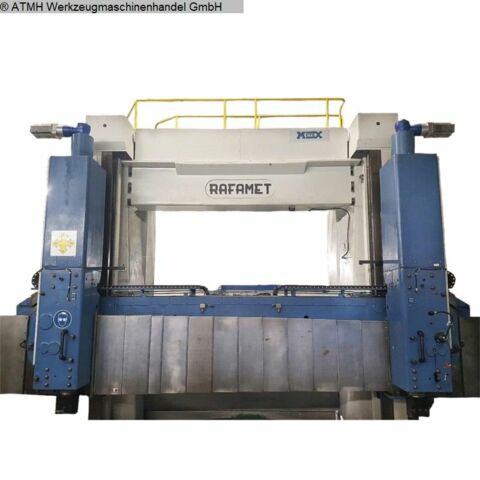

RAFAMET KCF 320 / 350

Karusselldreh­maschine - Doppel­ständer

Katalog-Nr.AS2025
FabrikatRAFAMET
Baujahr2000
SteuerungTyp 840 D sl
UrsprungslandPolen
ZustandGebraucht
LagerortWetter
LieferzeitNach Absprache
FrachtbasisAb Standort frei verladen auf LKW
Preisauf Anfrage
Planscheibendurchmesser
3200 mm
Umlaufdurchmesser
3500 mm
Drehhöhe
2200 mm
Abmessung L-B-H
7730 x 6240 x 6700 mm
Steuerung
Typ 840 D sl
Spannung
3 x 400 V
Frequenz
50 Hz
Drehzahl
0,8 - 40 U/min
max. Drehdurchmesser
3500 mm
Gesamtleistungsbedarf
51 kW
Maschinengewicht ca.
86 t

Technische Daten

Maschinenart: CNC Vertikaldreh­maschine
Hersteller: Rafamet
Baujahr: 1973 konventionell
Generalüberholt mit Steuerungsnachrüstung 2010
Steuerungsupgrate 2016
Steuerung: Siemens 840 D Sl
Zustand: sehr gut

Planscheibe
Dreh­durchmesser der Planscheibe 3.200 mm
Anzahl der Drehstufen der Planscheibe 3 (stufenlos regelbar)
Drehzahlbereiche der Planscheibe 0,8 - 40 U/min
Stufe I 0,8 – 3 U/min
Stufe II 0,8 – 11 U/min
Stufe III 0,8 – 40 U/min

Bearbeitung von Werkstücken
Max. Dreh­durchmesser 3.500 mm
Max. Drehhöhe der Werkstücke über Planscheibe 2.200 mm



Vertikalsupporte
Kleinster Achsenabstand zwischen den Vertikalsupporten 470 mm
Größter Stößelverfahrweg des linken Vertikalsupportes 985 mm
Größter Stößelverfahrweg des rechten Vertikalsupportes 985 mm
Achsvorschübe – Stufenloser Vorschub
max.: X1,2 3 m/min
max.: z1,2 2,5 m/min
Stößel nicht schwenkbar



Support — Querbalken
Eilvorschub des Querbalkens 600 mm/min
Größer Abstand des Querbalkens zur Planscheibe 2.300 mm



Belastungsgrößen
+Zulässige Drehkraft beim Drehen von Werkstücken mit einem
Dreh­durchmesser von 2.000 mm und einer Drehgeschwindigkeit
von 20 m/min. 8.000 kg



+Größter Spanquerschnitt bei Werkstücken aus Stahl Fz = 50 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für alle Supporte 45 mm²



+Größter Spanquerschnitt bei Werkstücken aus Stahl Fz = 50 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für einen Vertikalsupport
bei max. Stößel­länge 985 mm 2,5 mm²



+Größter Spanquerschnitt bei Werkstücken aus Guss HB = 160 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für alle Supporte 120 mm²



+Größter Spanquerschnitt bei Werkstücken aus Guss HB = 160 kg/mm²
bei einer Drehgeschwindigkeit von 20 m/min für einen Vertikalsupport
bei max. Stößel­länge 985 mm 22,5 mm²



+Größtes zugelassenes Werkstückgewicht bei 0,8 - 3,15 U/min 17.500 kg

+Größtes zugelassenes Werkstückgewicht bei 4 - 40 U/min 7.500 kg




Elektro-Motoren

Leistung und Umdrehungen des Hauptantriebsmotors 51 kW
Leistung der Vorschubmotoren des:
- Vertikalsupportbalkens (2 Stück) 16 Nm (Getriebe 1:10)
- Stößel (2 Stück) 16 Nm (Getriebe 1:12)
Leistung und Umdrehungen des Antriebmotors
der Hydraulikpumpen (2 Stück) 3kW - 1.500 U/min
Leistung und Umdrehungen des Klemmhydraulikmotors
des Vertikalsupportbalkens 1,5 kW - 1.500 U/min
Leistung und Umdrehung zur Querbalkenverstellung 15 kW – 1500 U/min



3.5 Angaben zur Druckluftversorgung und anderen Verbrauchsgütern
Druckluftanschluss: 6 bar frei von Öl und Wasser



3.6 Energieverbrauch, -bedingungen
Spannung: 3 x 400 V
Steuerspannung: 24 V
Frequenz: 50 Hz
Absicherung: 315 A
Hauptabmessungen und Gewicht der Maschine
Länge 7.730 mm
Breite 6.240 mm
Höhe: 6.700 mm
Gewicht: 85.750 kg







Werkzeug:
Capto 60 Aufnahme
Nicht angetrieben



Front­platte

Dreh­durchmesser der Front­platte 3.200 mm

Spannscheiben­durchmesser 3.400 mm

Anzahl der Rotationsstufen der Front­platte 3 (stufenlos einstellbar)

Drehzahlbereiche der Front­platte 0,8 - 40 U / min

Stufe I 0,8 - 3 U / min

Stufe II 0,8 - 11 U / min

Stufe III 0,8 - 40 U / min



Bearbeitung von Werkstücken

Max. Dreh­durchmesser 3.500 mm

Max. Drehhöhe der Werkstücke über der Front­platte 2.200 mm



Vertikale Stützen

Kleinster Achsabstand zwischen den vertikalen Stützen 470 mm

Größter Gleitweg der linken vertikalen Stütze 985 mm

Größter Gleitweg der rechten vertikalen Stütze 985 mm

Achsvorschub - stufenloser Vorschub

max .: X1,2 3 m / min

max.: z1,2 2,5 m / min



Unterstützung - Spiegel

Schnelle Zufuhr des Querträgers 600 mm / min

Größerer Abstand zwischen der Querstange und der Front­platte 2.300 mm




Ladegrößen


• Zulässiges Drehmoment beim Drehen von Werkstücken mit a

Dreh­durchmesser von 2.000 mm und Drehgeschwindigkeit

ab 20 m / min. 8.000 kg

• Größter Spanquerschnitt für Werkstücke aus Stahl Fz = 50 kg / mm2

bei einer Drehzahl von 20 m / min für alle Stützen 45 mm2

• Größter Spanquerschnitt für Werkstücke aus Stahl Fz = 50 kg / mm2

bei einer Drehzahl von 20 m / min für eine vertikale Abstützung

bei max. Kolben­länge 985 mm 2,5 mm2

• Größter Spanquerschnitt für Werkstücke aus Gusseisen HB = 160 kg / mm2

bei einer Drehzahl von 20 m / min für alle Stützen 120 mm2

• Größter Spanquerschnitt für Werkstücke aus Gusseisen HB = 160 kg / mm2

bei einer Drehzahl von 20 m / min für eine vertikale Abstützung

bei max. Kolben­länge 985 mm 22,5 mm2

• Größtes zulässiges Werkstückgewicht bei 0,8 - 3,15 U / min 17.500 kg

• Größtes zulässiges Werkstückgewicht bei 4 - 40 U / min 7.500 kg




Elektromotoren


Leistung und Umdrehungen des Hauptantriebsmotors 51 kW

Leistung der Vorschubmotoren der:

- Vertikale Stützstange (2 Stück) 16 Nm (Zahnrad 1:10)

- Stößel (2 Stück) 16 Nm (Gang 1:12)

Leistung und Umdrehungen des Antriebsmotors

der Hydraulikpumpen (2 Stück) 3 kW - 1.500 U / min

Leistung und Umdrehungen des Klemmhydraulikmotors

der vertikalen Stützstange 1,5 kW - 1.500 U / min

Leistung und Drehung zur Einstellung der Querstange 15 kW - 1500 U / min



Informationen zur Druckluftversorgung und zu anderen Verbrauchsmaterialien

Druckluftanschluss: 6 bar öl- und wasserfrei




Energieverbrauch, Bedingungen


Spannung: 3 x 400 V.

Steuerspannung: 24 V.

Frequenz: 50 Hz

Schutz: 315 A.



Lärm- und Abfallemissionen

Geräuschpegel unter Last 80,4 dB (A)




Sinumerik-Steuerung: Typ 840 D sl

Hauptabmessungen und Gewicht der Maschine

Länge 7.730 mm

Breite 6.240 mm

Höhe: 6.700 mm

Gewicht: 85.750 kg

Gewichtsklemmscheibe: 7.500 kg
