Für detaillierte Angaben zu den technischen Daten
empfehlen wir eine Inspektion vor Ort.
Baujahr: 1999
Fabrikat: SATO ELEKTRONIK (Mönchengladbach)
Typ / Modell: SATRONIK HD 4000

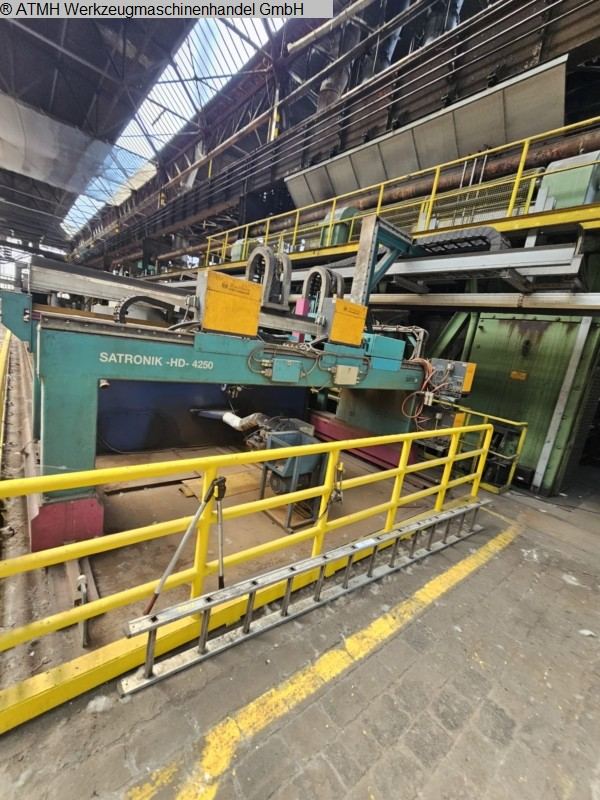

Bezeichnung: CNC-gesteuerte Portal-Brennschneidmaschine SATRONIK HD 4000
ALLGEMEINE MASCHINENDATEN
Spurbreite: 4000 mm
Arbeitsbreite max.: 3000 mm
Gesamtbreite: 5000 mm
Vorschub: 10 – 12.000 mm/min
Anschlussleistung: 400 V – 50 Hz (380 V)
Leistungsaufnahme: 4,5 kVA
Umgebungstemperatur: 5 – 45 °C
Max. Luftfeuchtigkeit: 90 %
Schnittqualität: DIN 2310
Genauigkeit: DIN 8523
Maschinenfarbe: RAL 5018
PORTALBRÜCKE (Pos. 1)
Bauart: Schwere Doppel-Portalbrücke mit Wärmeschutzblech
Kühlung: 2-fache Ventilatorkühlung
Längsantrieb: Doppelseitig über Zahnstange/Ritzel (CNC-synchronisiert)
Querantrieb: Spielfreier Zahnriemen
Antriebsmotoren: 3 Stück bürstenlose Motoren
Kupplungen: 3 Stück Magnet-Zahnklaubenkupplungen
Weitere Ausstattung: Bedienpult links, Endschalter, mechanischer Stopper, 2 Not-Aus-Schalter

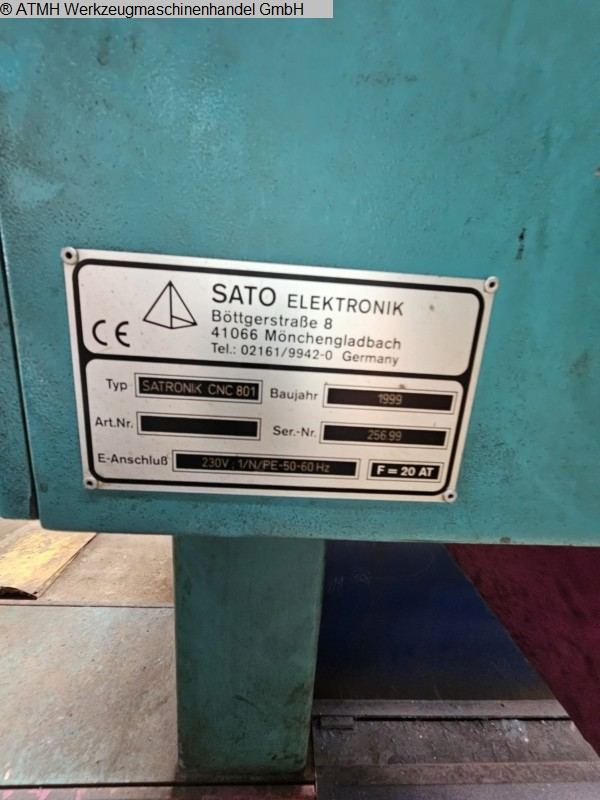

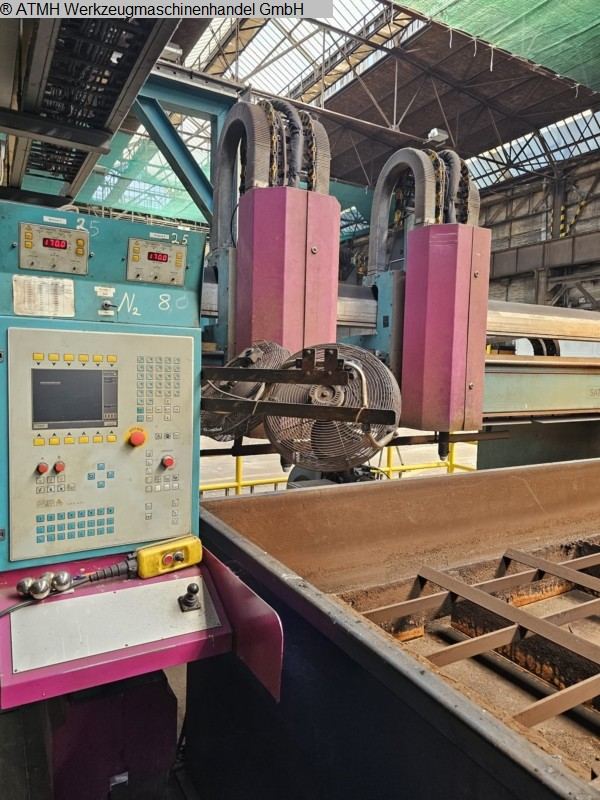

CNC-STEUERUNG SA 801 (Pos. 2)
CPU: 80486DX 32 Bit / 25 MHz
Arbeitsspeicher: 4 MB
Memory Card: 1 MB
Bildschirm: 10,4" LCD
Datenspeicher: Floppy 3,5" 1,44 MB
Schnittstellen: 2 × RS 232C (V.24)
Programmierformat: ESSI (ISO 6582)
I/O-Karte: 24 V, 48 Ein-/Ausgänge (optoentkoppelt + gefiltert)
Lageregler: 3 Achsen, 12 Bit, potentialgetrennt, Regelzeit 5 ms
Wichtige Funktionen (Auszug):
54 Standardformen, grafisch unterstützte Programmierung, Look-ahead-Funktion (unbegrenzt), Blechlageermittlung/Kompensation, grafische Brennerpositionsanzeige, Lupenfunktion, automatische Fehleraufzeichnung, Spiegeln, Drehen (1°-Schritte), Kopierfunktion, Jogging von der Kontur

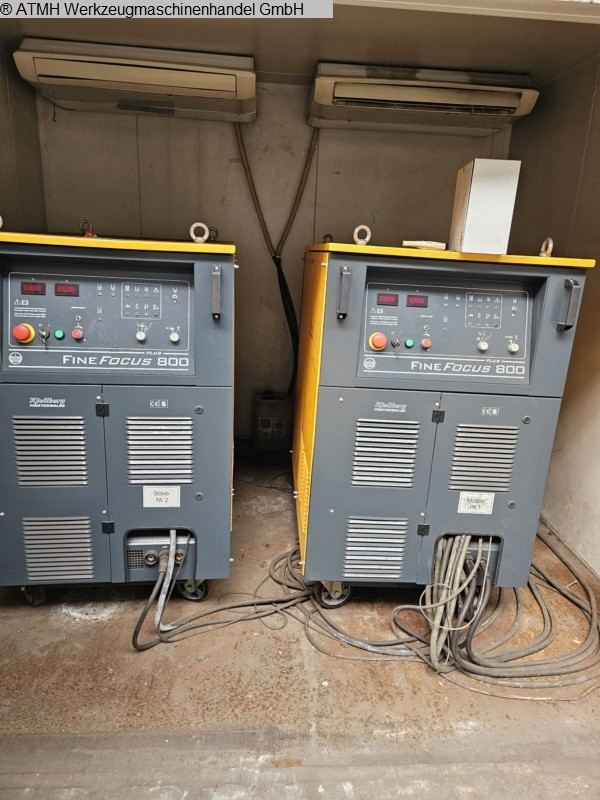

PLASMA-SYSTEM (Pos. 5)

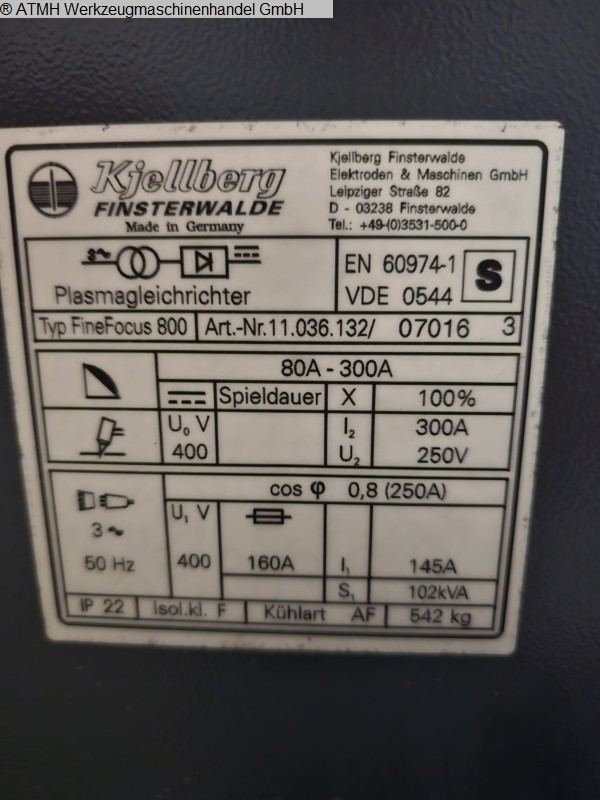

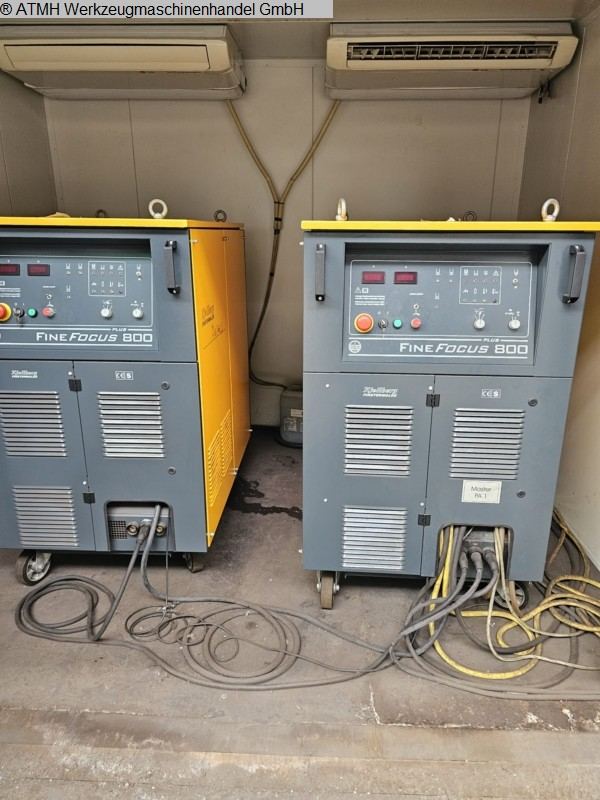

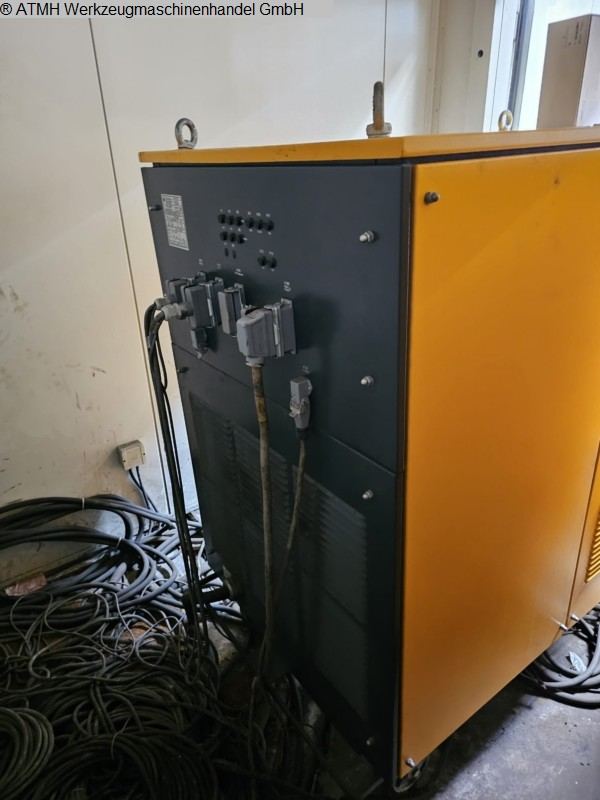

Stromquellen: 2 × PA-S 75 CNC für Ar/H2/N2 (parallel geschaltet = PA-S 150 CNC)
Max. Stromstärke: 300 A pro Quelle (100 % ED)
Schneidstärke: bis 150 mm (max. 180 mm) bei hochlegierten Stählen und Aluminium
Besonderheiten: Soft-Start, HF-Zündung, 12-Puls-Gleichrichter, mikroelektronische Prozesssteuerung, Instrumentenanzeige für Strom/Spannung/Zeit
BRENNER / SCHNEIDKOPF
Max. Strombelastung: 600 A (DB)
Kühlsystem: Wasserkühlung
Kühlwasserdruck: ca. 12 bar
Wassermenge Wasserschutzglocke: ca. 60 l/min
Abmessungen (mit Schaft): 51 mm Ø × ca. 450 mm lang
Gewicht (ohne Schlauchpaket): ca. 1,5 kg
LICHTBOGEN-ABTASTUNG / HÖHENREGELUNG (SATOMIC-PLASMA)
Geräteteil: SATOMIC-PLASMA 7220-1-100
Zusätzlich: SATOMATIC 721 mit mechanischer Erstfindung (Pos. 10)
Betriebsspannung: 24 V DC ±10 %
Leistungsaufnahme: ca. 30 W
Analogausgang Z-Achse: ±10 V (max. ±15 V)
Empfindlichkeit: 1 V Brennspannungsänderung 0,4 V Analogausgang
Anzeige: 4-stellige rote 7-Segment-LED (13 mm Höhe)
Istwert / Sollwert Brennspannung: 30 – 300 V
Wartezeit einstellbar: 0 – 10 s
Untere / obere Schwelle: 0 – 20 %
Digitale Eingänge: PRIME POSITION, CONTROL START, THICKNESS (Option), RESERVE, DIRSEL, MDATA, REMOTE, SCLOCK, CONTROL ACTIVE
Digitale Ausgänge: CONTROL ACTIVE, LOWER LIMIT, UPPER LIMIT, DELAY, AUTO/MAN, RESERVE, SDATA, COMMON FAULT
WEITERE WICHTIGE KOMPONENTEN
Pos. 4: 16 m Maschinenlaufbahn (Arbeitslänge 12 m)

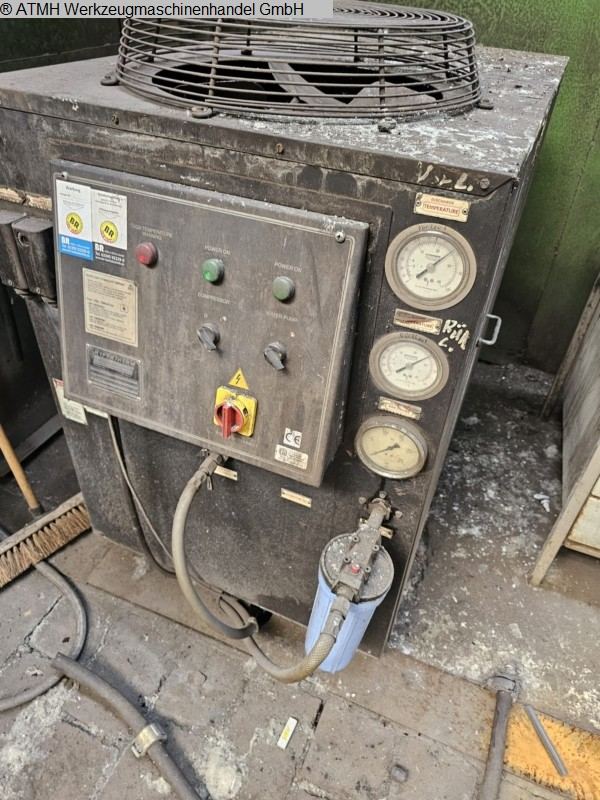

Pos. 7: Kühlgerät für Parallelschaltung mit Frostschutzheizung
Pos. 8: Brennerhöhenverstellung E 250 KSP (250 mm Hub, 40 mm/s)

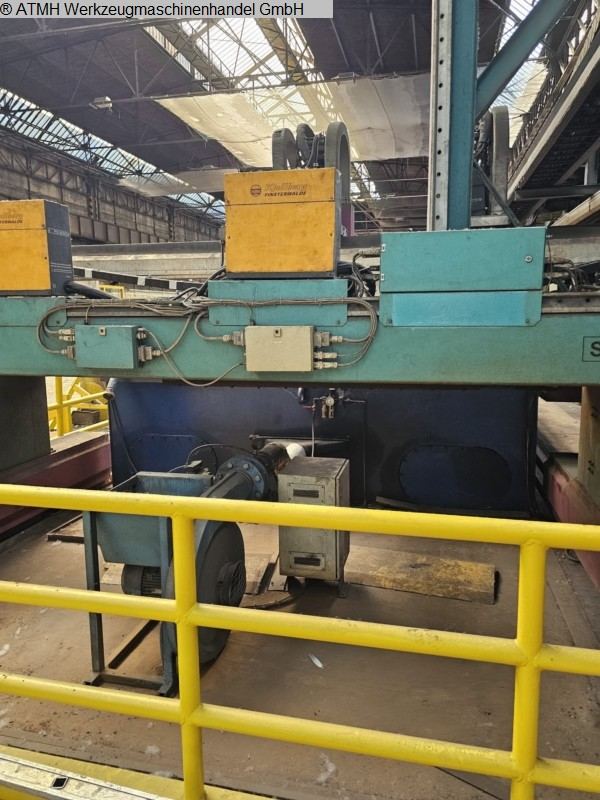

Pos. 9: Brennerwageneinheit mit integrierter Absaugung (Ventilator 3600 m³/h)

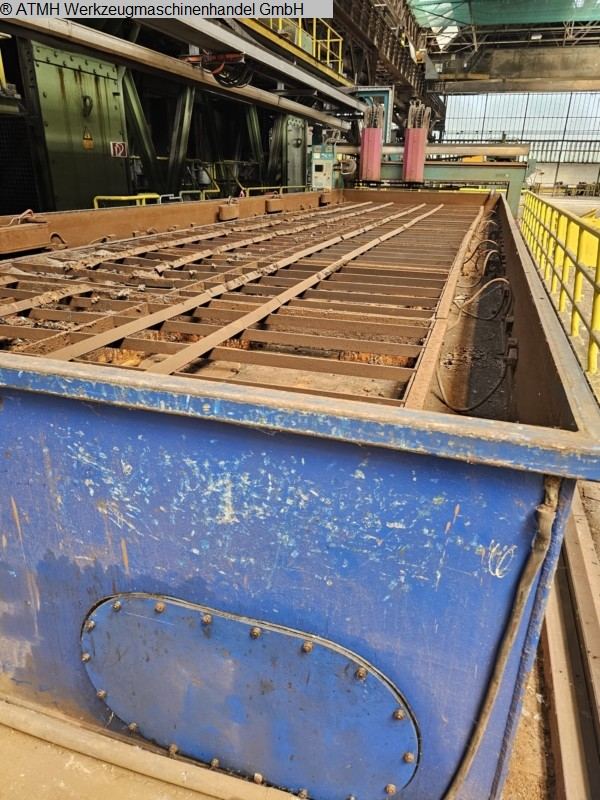

Pos. 13: Wassertisch 14.000 × 3.500 × ca. 650 mm mit verstellbarem Wasserspiegel (6 bar)
Pos. 14: Hochleistungsgebläse zum Heben des Wasserspiegels
