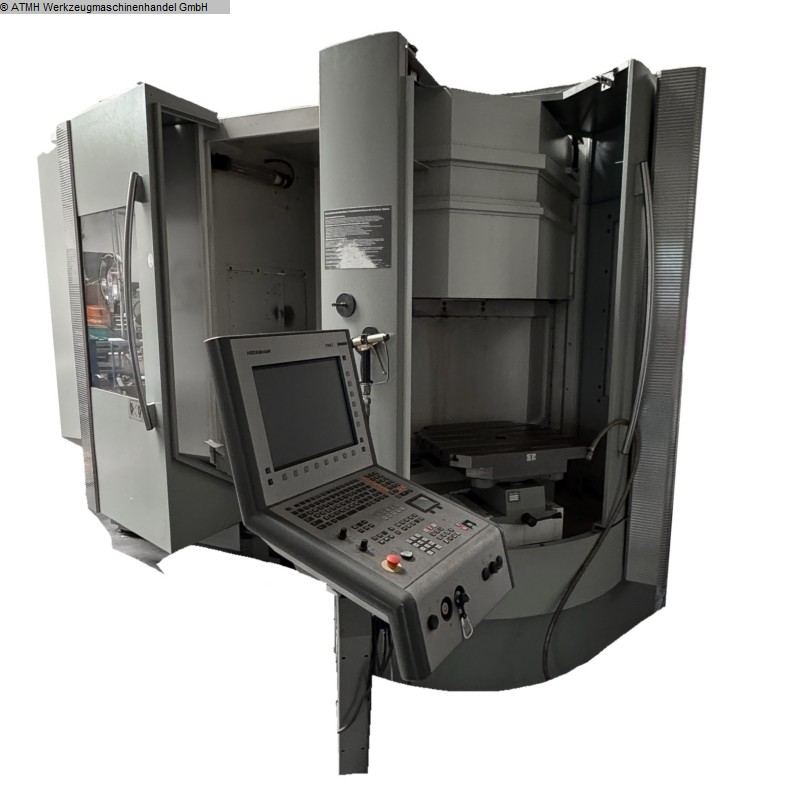

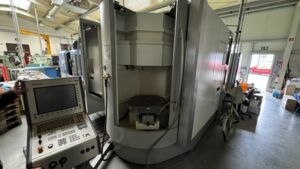

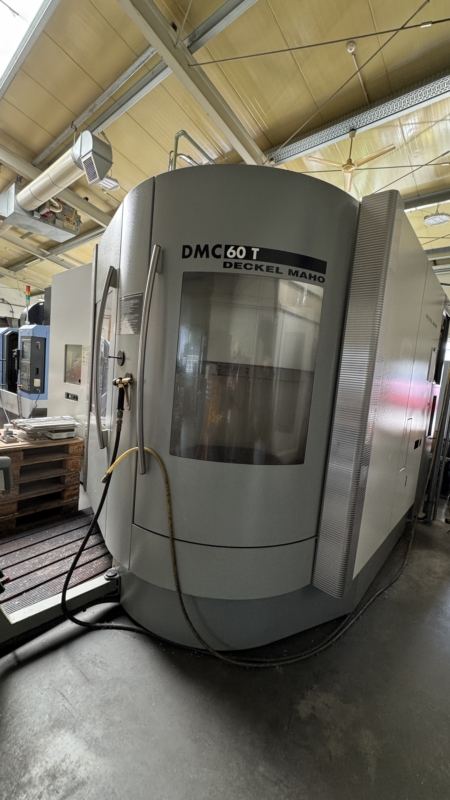

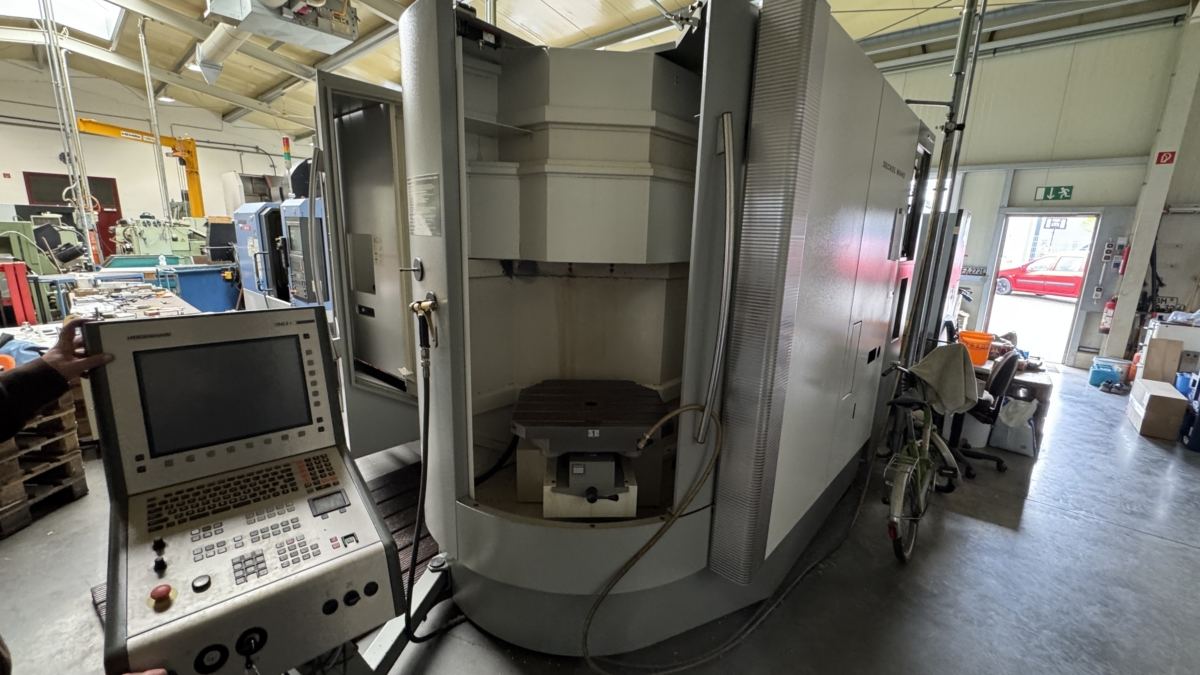

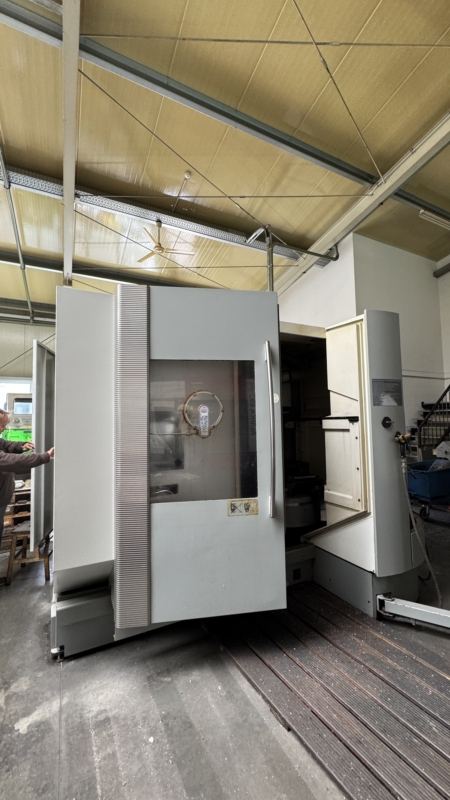

DECKEL MAHO DMC 60T BJ 2003
Betriebsstunden: 32532,7
Arbeitsbereich
Fahrweg/
X-Achse: 780mm
Y-Achse: 560mm
Z-Achse: 560mm
Die Maschine DMC 60T (1659) befindet sich in einem sehr guten Zustand und
eignet sich ideal für präzise Fräsarbeiten dank leistungsstarker Motorspindeln,
hoher Vorschubgeschwindigkeiten und einem flexiblen Werkzeugmagazin. Alle
technischen Details finden Sie untenstehend.

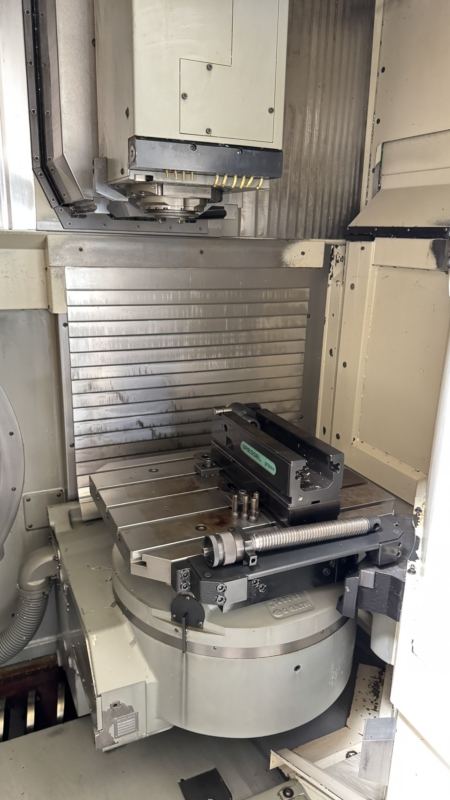

Arbeitstische

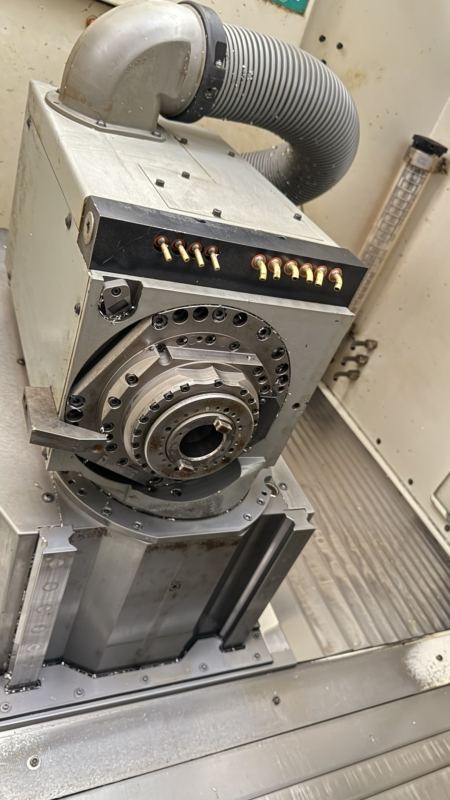

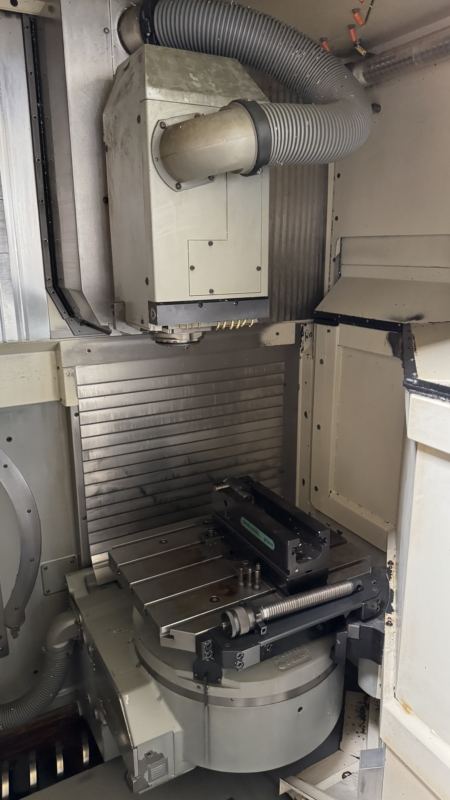

NC-Rundtisch - Aufspannfläche, Palette: durchmesser 500 x 630 mm
Zentrierbohrung: durchmesser50^H6 20 tief mm
Richtbohrung: durchmesser20^H6 20 tief mm
Drehmoment der Tischplatte bei:
- 100% ED: 1603Nm
- 25% ED: 2813Nm
max. Umdrehung der Tischplatte: 30 U/min.
Vorschub: 7200 ./min.
Zulässige Belastung des Tisches: 400 kg
Werkzeugmagazin mit -Magazin
SK 40/HSK-A63 Magazinplätze: 30/ 60/ 120 Stck.
Vorschubantrieb
Ac-Servmotoren in Digitaltechnik für Achse X,Y,Z
Vorschubgeschwindigkeit
X-,Y-,Z-Achse stufenlos progammierbar: 20-15000 mm/min.
Eilgang
X-,Y-,Z Achse: 50 mm/min.
Einrichtbetrieb
X-,Y-,Z-Achse: 20-2000 mm/min
Wegmeßsystem
Auflösung | X-,Y-,Z-Achse: 0,001mm
Eingabefeinheit | X-,Y-,Z-Achse: 0,001mm
Positionstoleranz | X-,Y-,Z-Achse: 0,010mm
Hauptantrieb 12000min^-1: Motorspindal ohne Getriebe
Hauptantrieb 18000min^-1: Motorspindel ohne Getriebe
Drehzahl
Stufenlos programmierbar: 20-24000 min^-1
im Einrichtbetrieb: 20-800 min^-1
Gewicht
Maschine mit Werkzeugwechsler und Transportboden: ca. 10100kg
Aufstellgewicht
Maschine mit starrem Tisch und Werkzeugwechsler: max. 11500kg
Gesamtgewicht inkl. Bandfilteranlage: 12400kg
Maße
Maschine: 3,40 x 3,30 x 2,60 m
Späneförderer: 2,77 x 1,00 x 2,07 m
Bandfilteranlage 900l: 2,22 x 1,40 x 2,20 m
