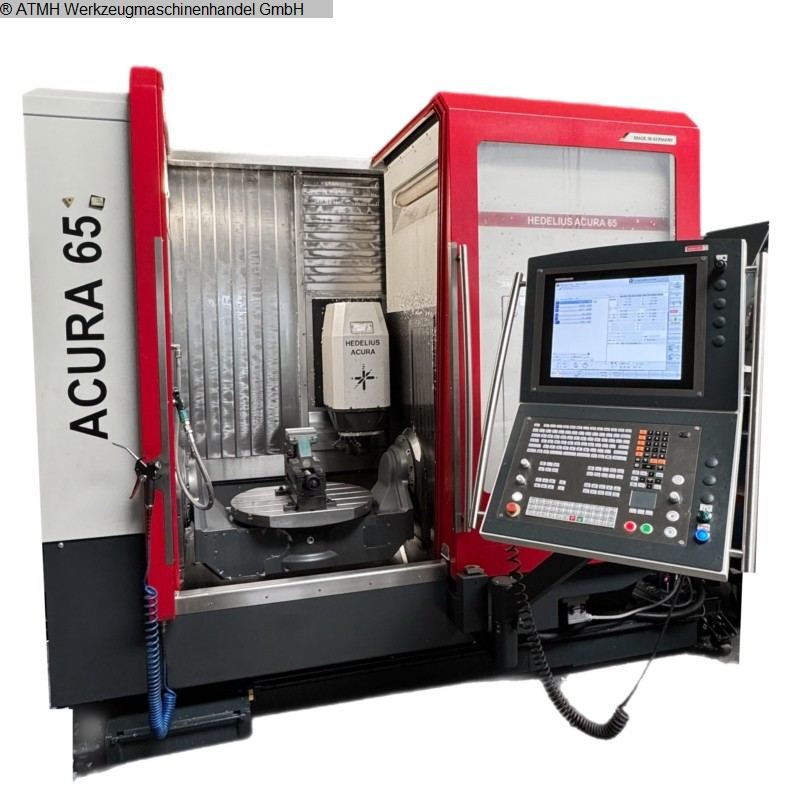

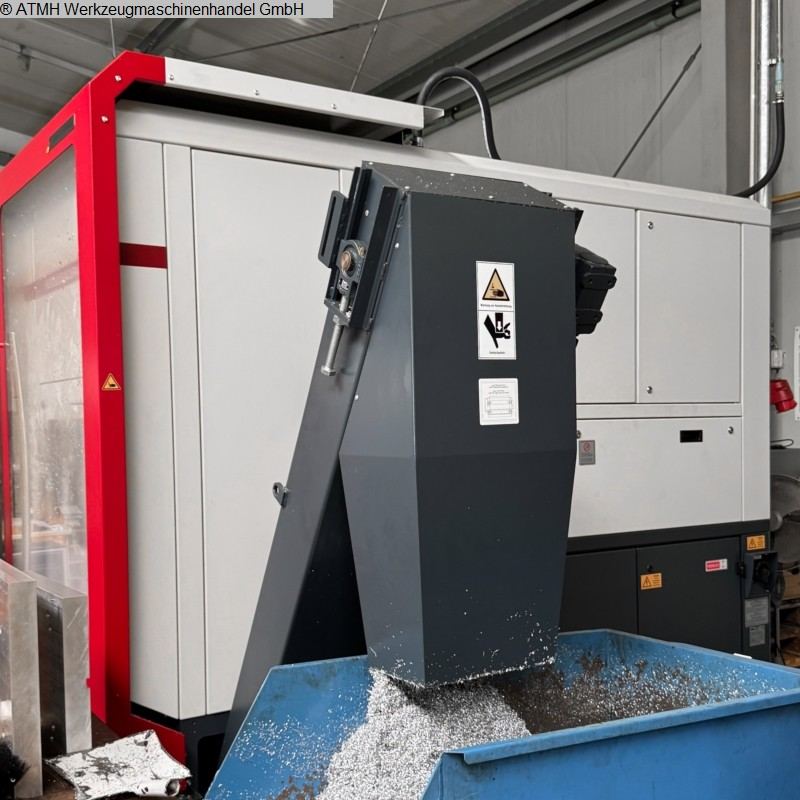

Die Maschine befindet sich in einem sehr guten Zustand und bietet präzise 5-
Achs-Bearbeitung mit einem großzügigen Arbeitsbereich, hoher Spindelleistung
und einem umfangreichen Werkzeugmagazin. Ideal für anspruchsvolle Fräs- und
Bohrarbeiten – alle technischen Details finden Sie untenstehend.

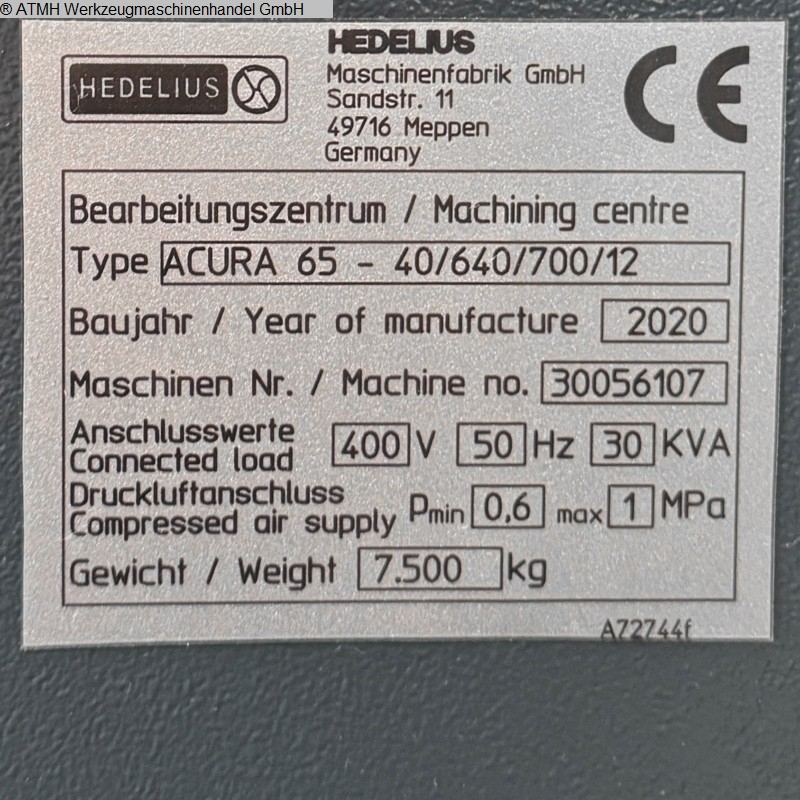

Maschinen-Nr.: 30056107
Baujahr: 2020
Druckluftanschluss: Pmin 0,6 - max 1 MPa
Anschluswerte 400V 50Hz 30KVA
Type: ACURA 65 - 40/640/700/12
Arbeitsbereich
Verfahrweg X/Y/Z: 700/650/600mm
Entfernung von Spindelnase- Dreh-/ Schwenktisch: 120-720mm

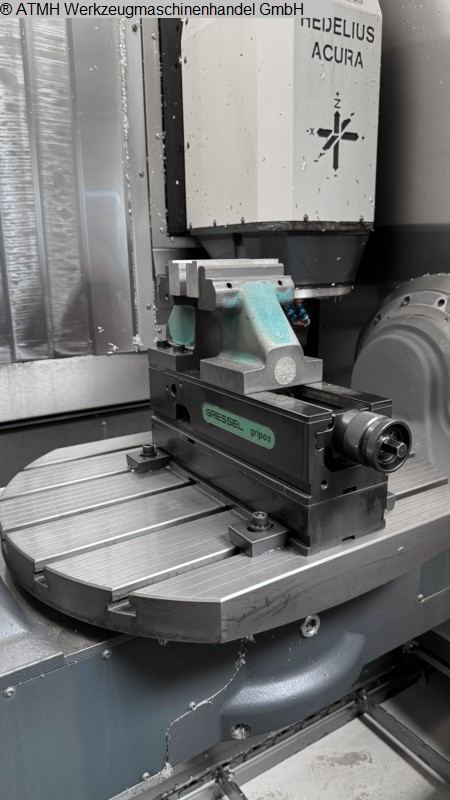

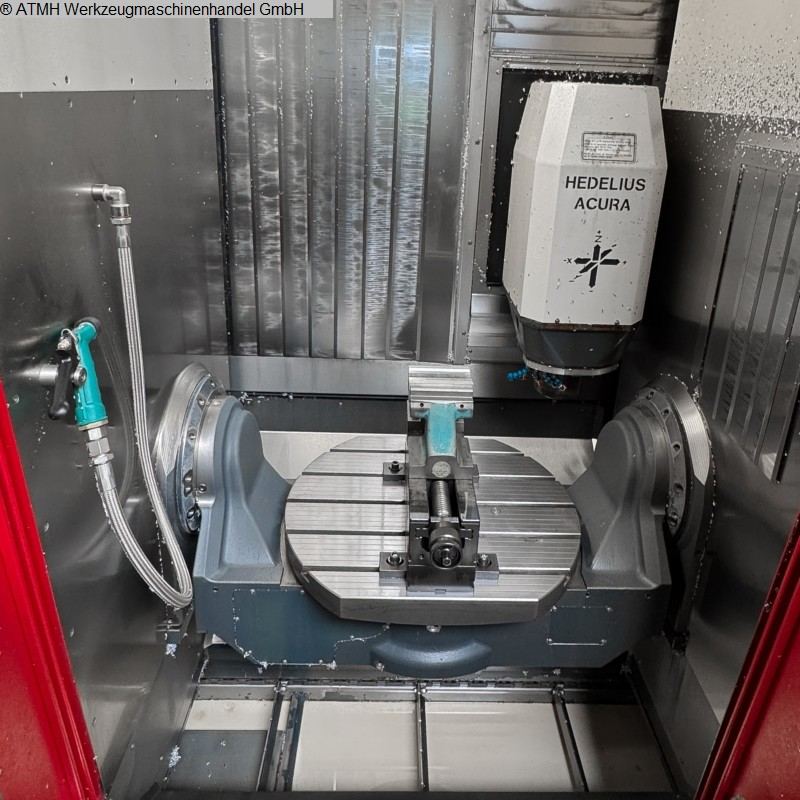

Aufspannfläche Dreh-/ Schwenktisch
|Länge 650mm Durchmesser
|Breite 540mm
T-Nuten Dreh-/ Schwenktisch
nach DIN 650
Anzahl: 5
Nutenbreite: 14mm
Nutenabstand: 100mm
Tischhöhe über Flur Dreh-/ Schwenktisch: 845mm
Max. Werkstückgewicht Dreh-/ Schwenktisch: 500kg
Maximale Drehzahl Drehachse: 20min(-1)^1
Maximale Dauerdrehzahl Drehachse: 10min(-1)^1
Momentenbegrenzung des Antriebsmotors Drehachse: -Nm
Spindeldrehzahlen
Drehzahlbereich von 50min(-1)^1 bis 1400min(-1)^1
Vorschubgeschwindigkeiten
X-Achse min./max. : 0/ 40000mm/min
Y-Achse min./max. : 0/ 40000mm/min
Z-Achse min./max. : 0/ 40000mm/min
Eilgang X/Y/Z: 40/40/40 m/min
max. Vorschubkraft X/Y/Z: 11000N

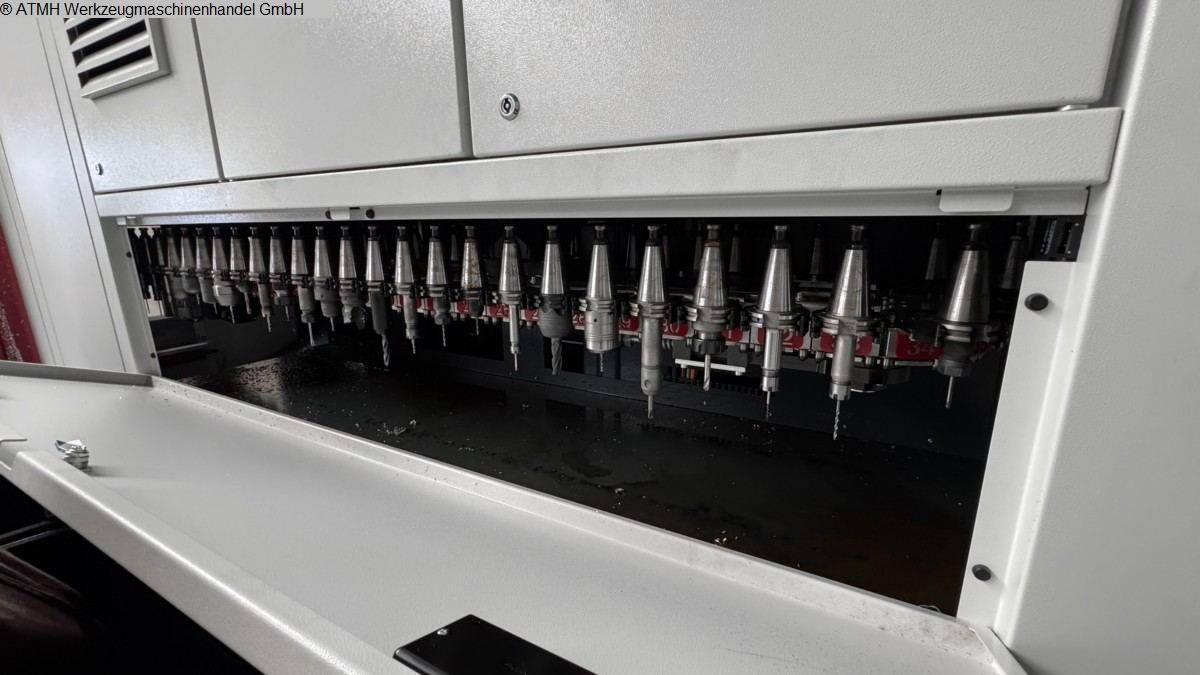

Werkzeugmagazin
Anzahl der Werkzeuge: 65
max. Werkzeugaussendurchmesser*: 75mm
max. Werkzeuglänge: 330mm
Werkzeugspannung: Tellerfeder
*durchmesser 100mm nur bei freien Nebenplätzen
Zerspanwerte für ST60
max. Fräsleistung: 400cm^3/min
max. Bohrdurchmesser: 40mm
max: Gewindedurchmesser: M24
Betriebsstoffbedarf
Kühlmittel: 250l/min
Masse/Gewicht
Flächenbedarf:
Länge: 3,60m
Breite: 3,80m
Höhe: 2,60m
Gewicht: 7500kg
Arbeitsspindel
Spindeldurchmesser im vorderen Lager: -mm
Werkzeugaufnahme: DIN 69871 AD40/ DIN 69872-A40
Spindelanordnung: Vertikal
max. Drehmoment: 117Nm
Antriebe
Gesamtanschlusswert: 30 kVA
Gesamtleistungsbedarf: max. 22 kW
Spannung: 400V
Freqenz: 50Hz
