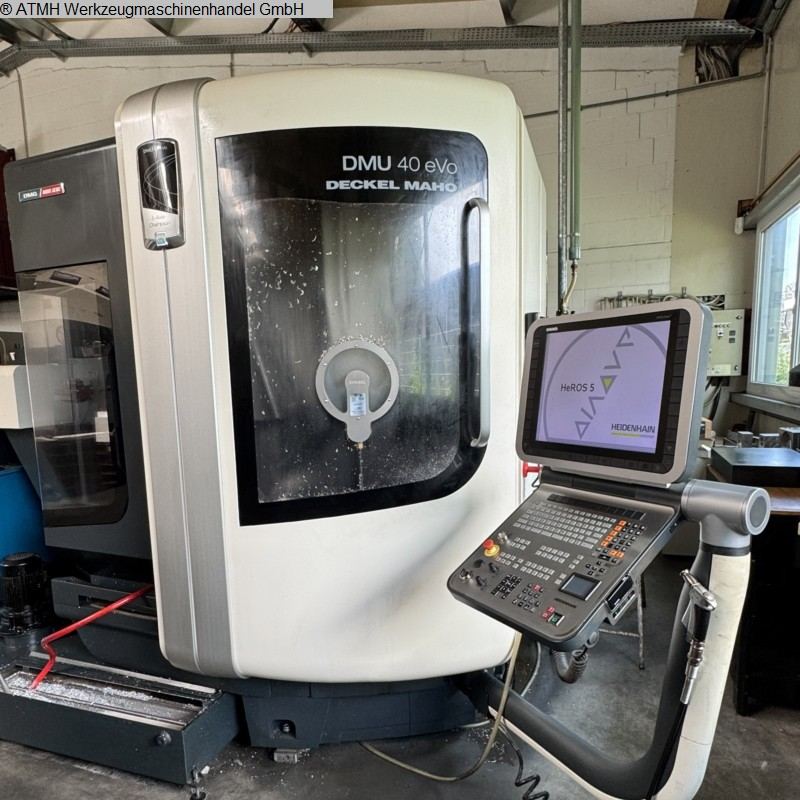

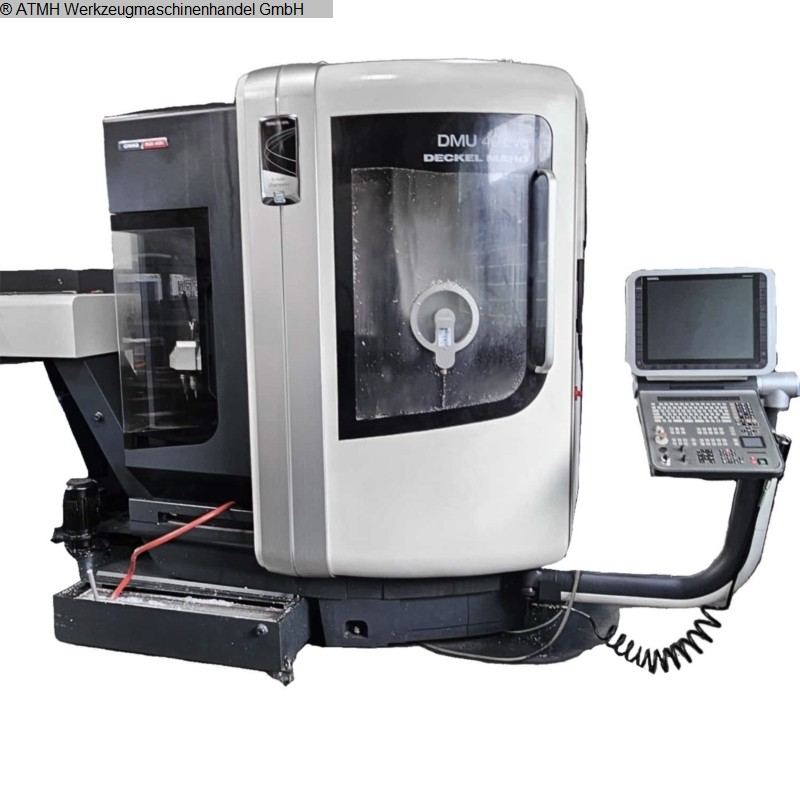

DECKEL-MAHO DMU 40 eVo / CNC-Universal-Fräsmaschine mit 5 Achsen (CNC-5-Achs-
Fräszentrum)

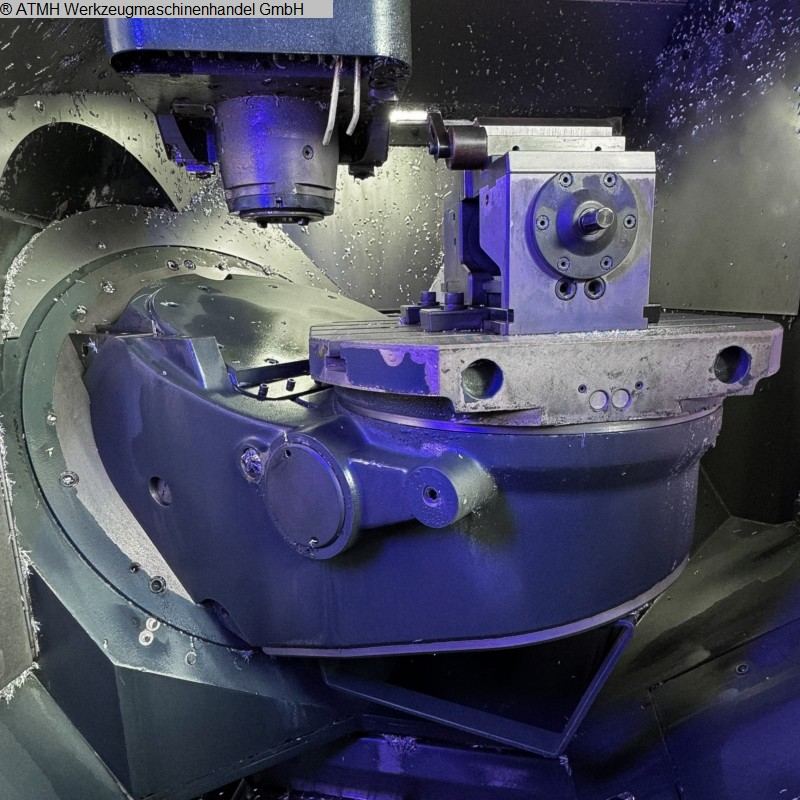

Verfahrwege: Drehschwenkrundtisch
x-Achse: 400+50 mm
Y-Achse: 400 mm
Z-Achse: 375 mm
B-Achse min./max.: -5/+110
C-Achse: nx 360
Wegmessystem: Drehschwenkrundtisch
X-,Y-,Z-Achse 0,01 um
B-, C-Achse 0,02

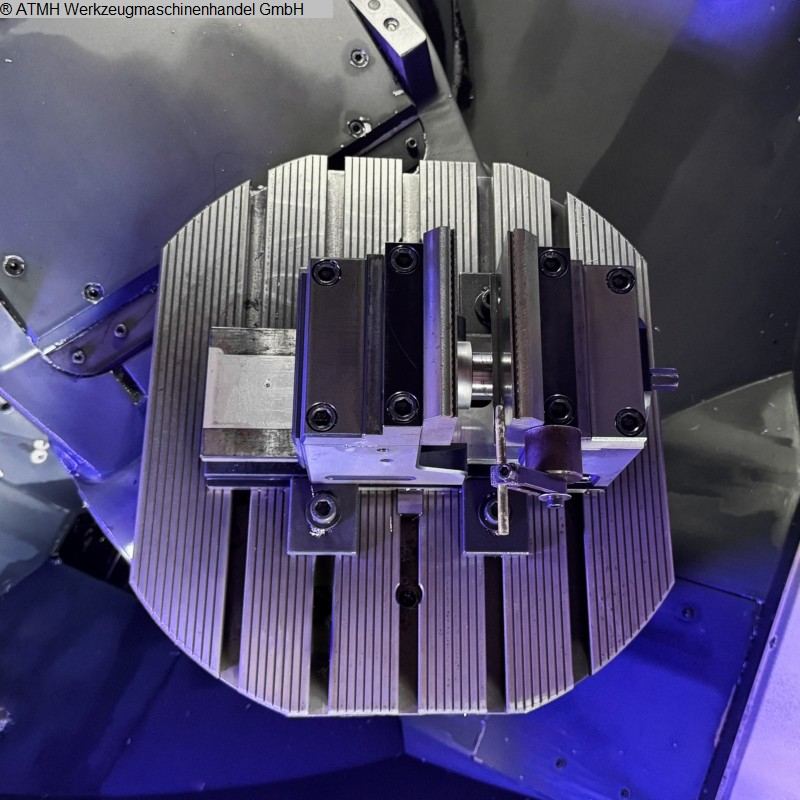

Aufspannfläche Drehachse (Rundachse): 480 x 400 mm ?
Abstand der T-Nuten / Größe: 63 / 14H7 mm
Anzahl der Spannnuten / Größe: 5 Stck. / 14H7 mm
Zentrierbohrung: 30H6 mm ?
Motornennmoment (Drehachse): 9,2 Nm
max. Umdrehung der Tischplatte (Drehachse): 60 U/ min
Drehbereich: 360
B-Achse
Motornennmoment: 14,2 Nm
Schwenkgeschwindigkeit: 60 U/min
Schwenkbereich (Schwenkachse): -5/+110
Eingabe- und Anzeigefeinheit: 0,001
Beladung max. (tischmittig): 250 kg
Maße der Maschine
Länge ohne Steuerung: 2867 mm
Länge mit Steuerung: 4008 mm
Breite ohne Steuerung: 2540 mm
Breite mit Steuerung: 3982 mm

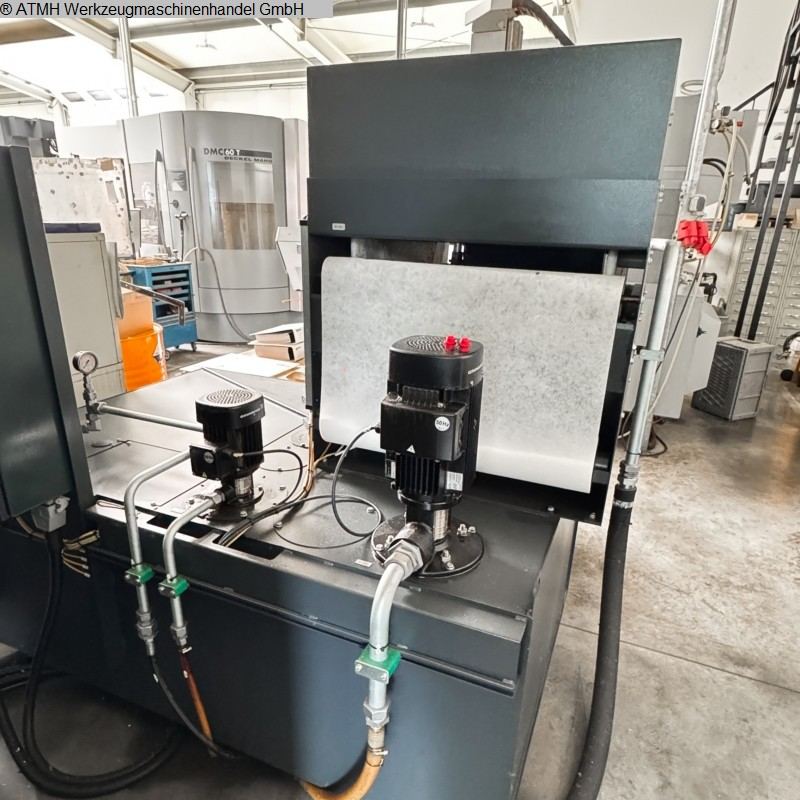

Breite mit Steuerung, Späneförderer und Bandfilteranlage: 5922 mm
Höhe: 2477 mm
Aufstellfläche: 5945 x 7122 mm

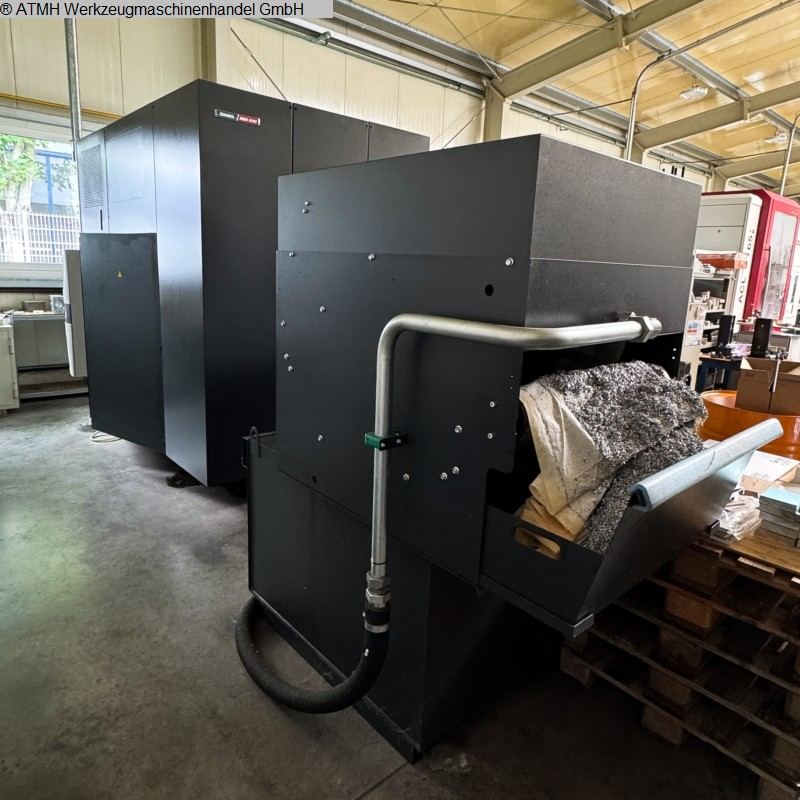

Späneförderer: 2820 x 885 x 1540 mm
Späneförderer Gewicht: 235 kg
