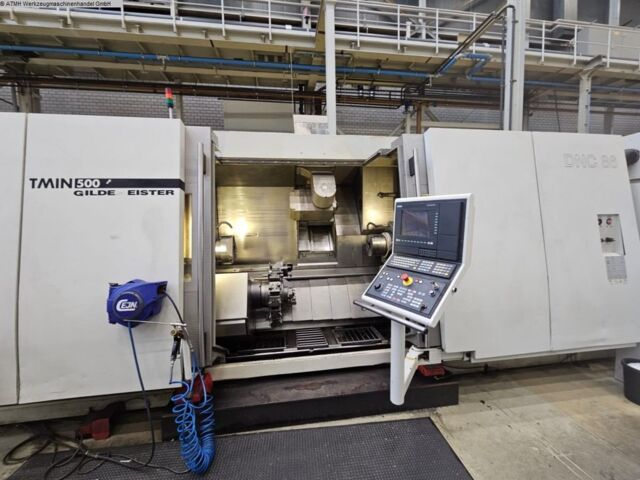

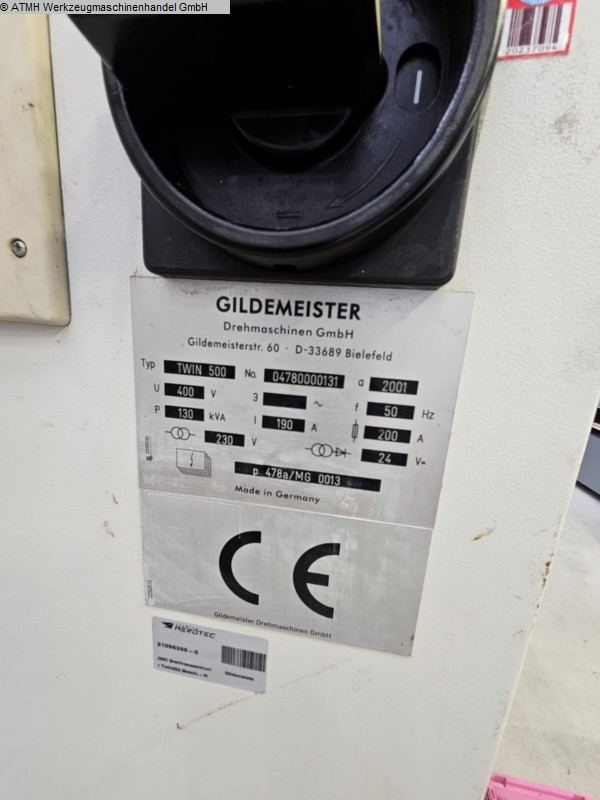

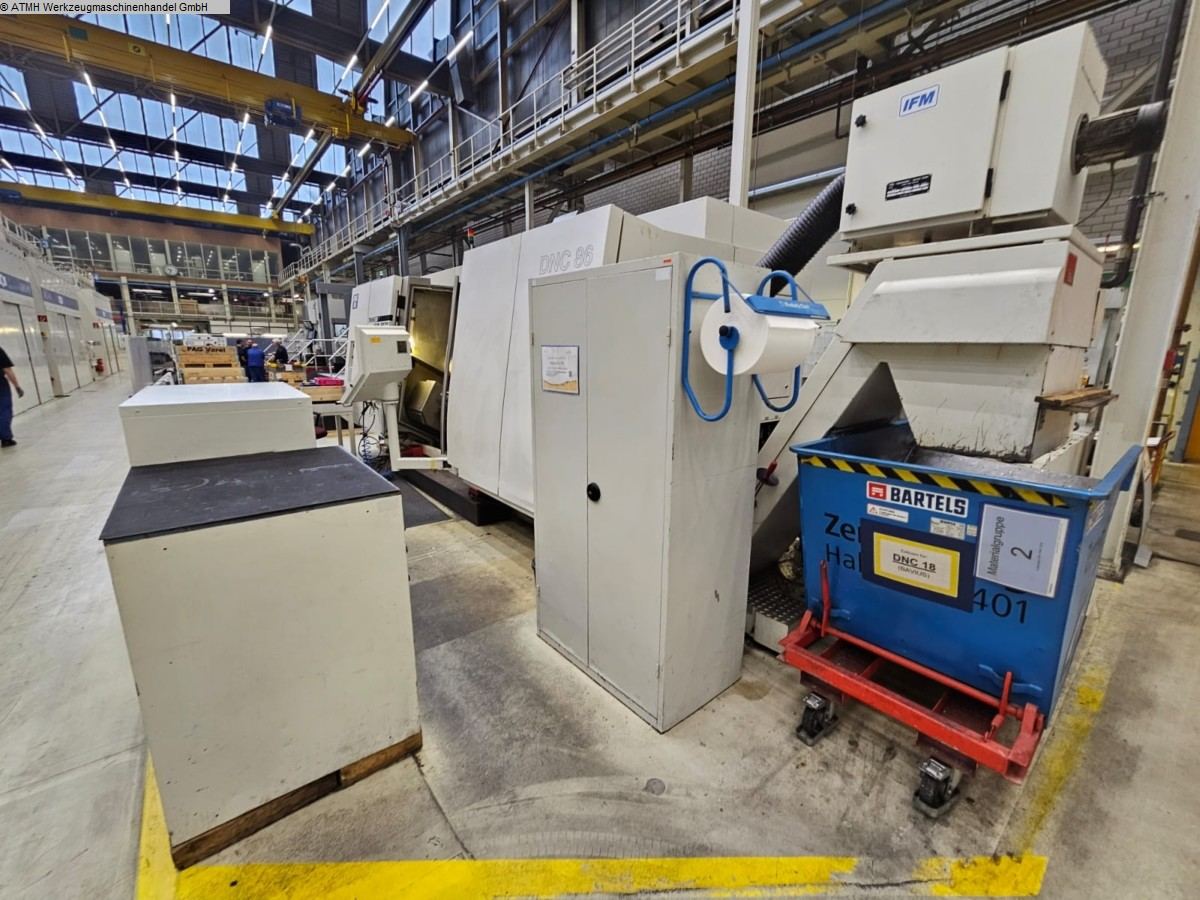

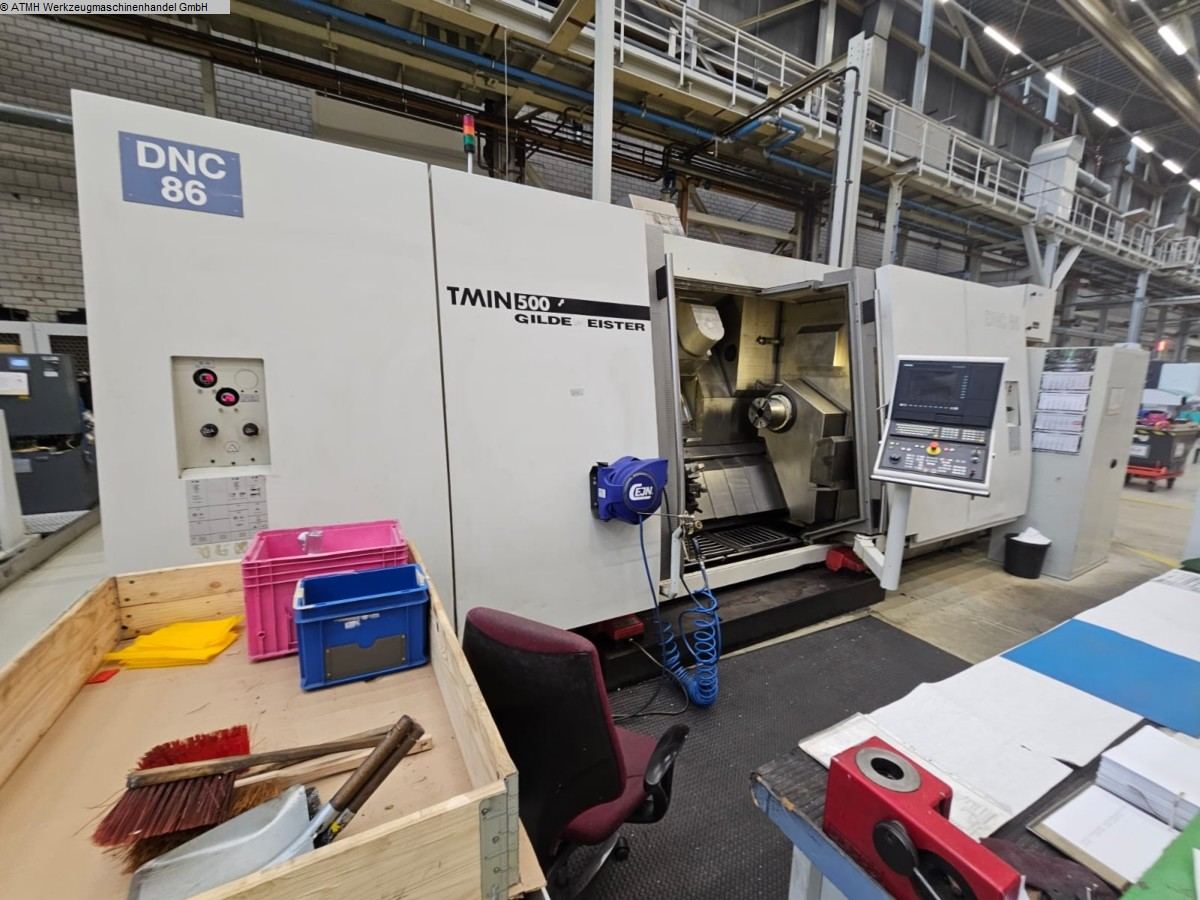

Technische Daten

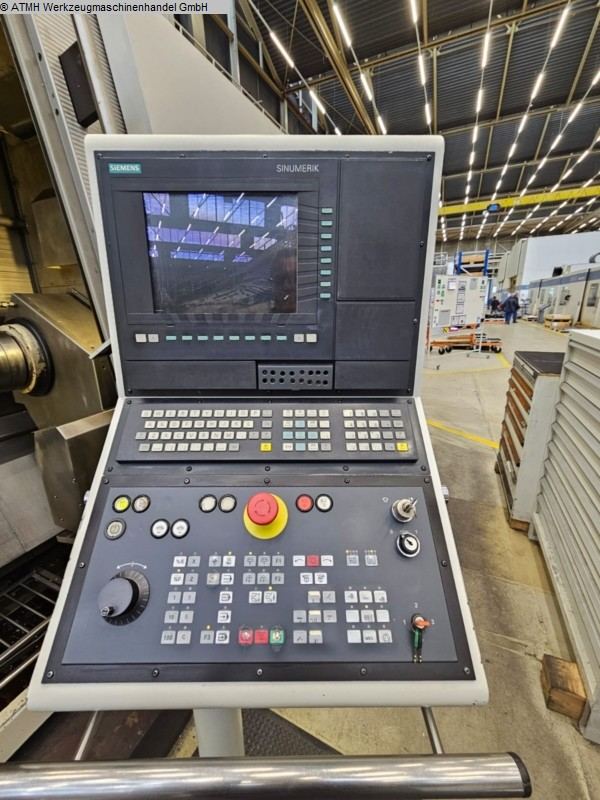

Steuerung
Siemens Sinumerik 840D
Bett
Ausführung: 4 Schienen Bett
Führungen: Rollenführungen

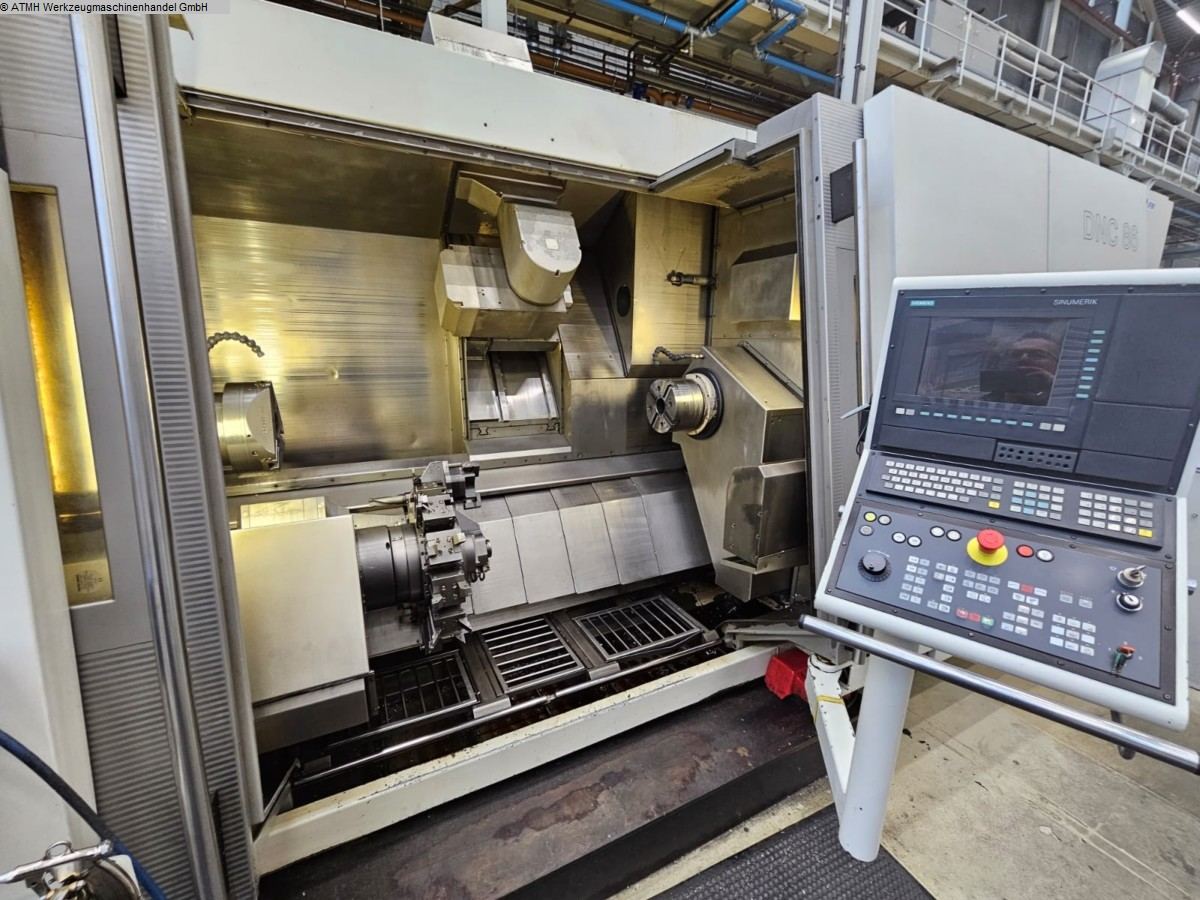

Arbeitsbereich
Durchmesser der max. Umschreibung: 610mm
Drehdurchmesser normal: 390mm
Spindelabstand: 1850mm
Verfahrweg quer/längs - Schlitten 1: 605 / 1470mm
Y-Achse - Schlitten 1: 210mm
B-Achse - Schlitten 1: 240°
Verfahrweg quer / längs - Schlitten 2: 227 / 1440mm
Längsverfahrweg - Schlitten 3: 1460mm
Dreh- und Frässpindel Schlitten 1
Anzahl Werkzeuge: 80
Werkzeugaufnahme: HSK-A63
Max. Spindeldrehzahl: 12000 U/min
Max. Antriebsleistung 40/100 % ED: 10/15 kW
Teilapparat: 1,0°
Haltemoment (Verriegelung: 500 Nm

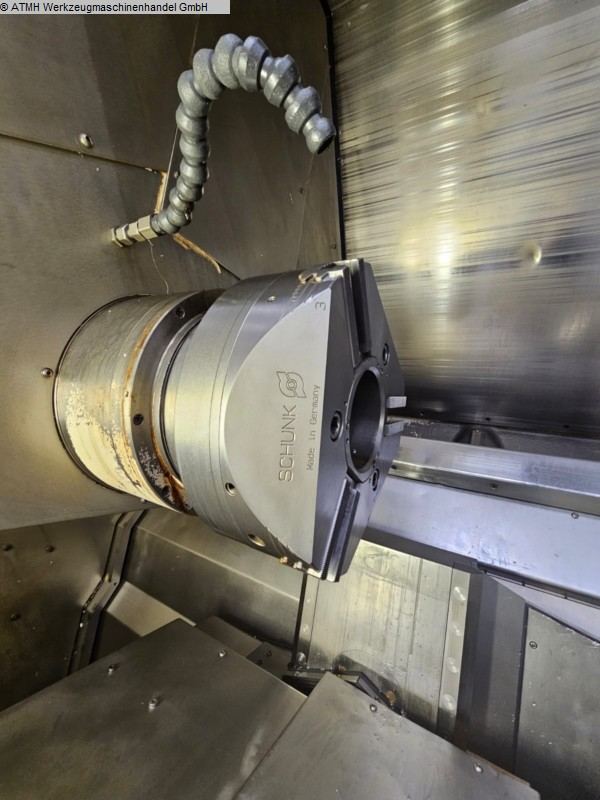

Spindel 1 links
Stangendurchlass max.: 65mm
Spindelnasen Planflansch: 220 h5
Spindelbohrung: 79mm
Spannrohr Innen: 68mm
Durchmesser im vorderen Lager: 140mm
Spindel 2 rechts
Stangendurchlass max.: 65mm
Spindelnasen Planflansch: 220 h5
Spindelbohrung: 79mm
Spannrohr Innen: 68mm
Durchmesser im vorderen Lager: 140mm
Hauptantrieb 1 und 2 links/rechts
Antriebsleistung max. 40/100 % ED: 25kW / 33kW
Drehzahlbereich: 20-4000 U/min
Nenndrehzahl: 700 U/min
Max. Drehmoment 40/100% ED: 840 / 460 Nm
Antriebsart / Bauform: AC/1
Ausführung: Intergrierter Spindelmotor
C-Achse Drehzahl (Eilgang): 100 U/min
C-Achse Drehmoment (Haltemoment): 350Nm
C-Achse Teilgenauigkeit: 0,025°
Schlitten 1
Eilganggeschwindigkeit X/Ys/Z: 46/24/60 m/min
Vorschubkraft X/Ys/Z: 11/16/11 kN
Wegauflösung X/Y/Z: 0,001 mm
Gewindespindel X (d x h): Ø40 x 15 mm
Gewindespindel Ys (d x h): Ø40 x 10 mm
Gewindespindel Z (d x h): Ø50 x 25 mm
Schlitten 2
Eilganggeschwindigkeit X/Z: 24 / 60 m/min
Vorschubkraft X/Z: 7,5 / 11 kN
Wegauflösung X/Z: 0,001 mm
Gewindespindel X (d x h): Ø32 x 15 mm
Gewindespindel Z (d x h): Ø50 x 25 mm
Schlitten 3
Eilganggeschwindigkeit Z: 60 m/min
Vorschubkraft Z: 12 kN
Wegauflösung Z: 0,001 mm
Gewindespindel Z (d x h): Ø50 x 25 mm

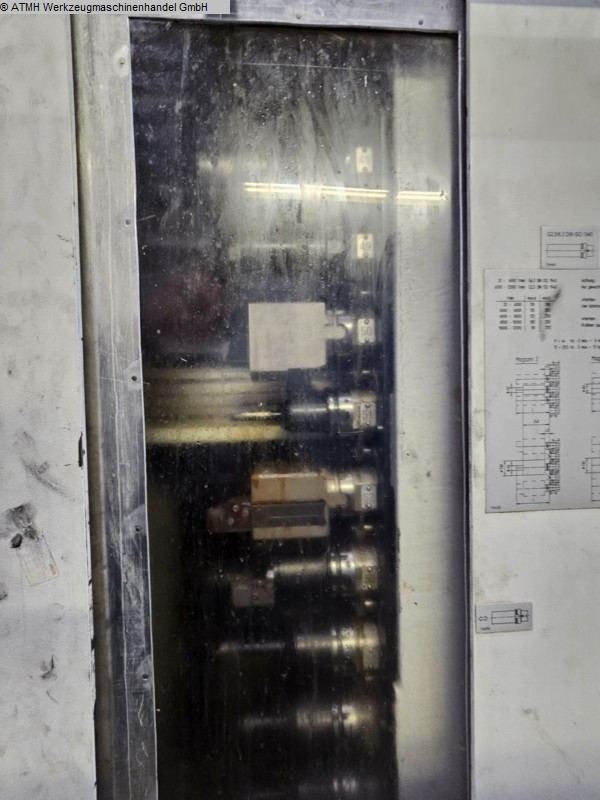

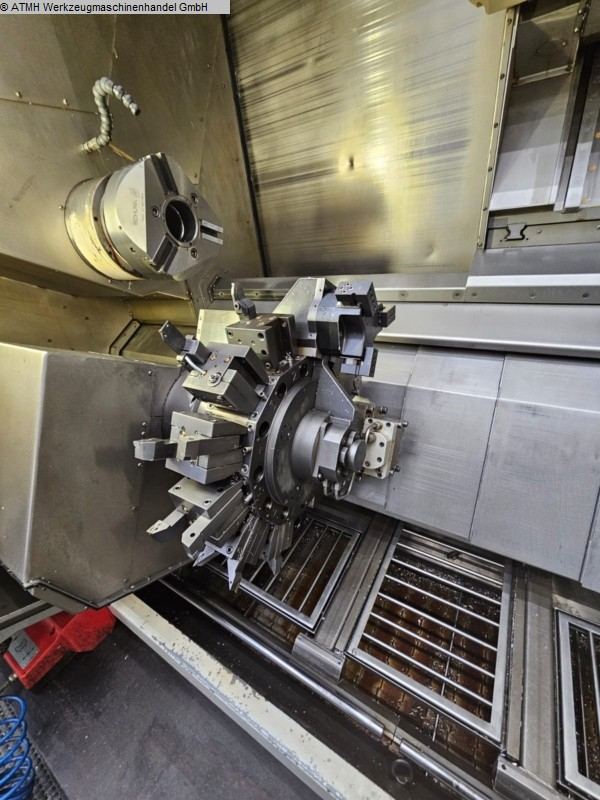

Werkzeugwechsler - Revolverkopf
Greifertyp: Doppelgreifer
Steuerungsart: Kurvengesteuert
Werkzeugwechselzeit G1/G2: 1,3/2,6s
Werkzeugspindel Drehzahl: 4000 U/min
Kühlaggregat: 180 liter
