Technische Daten
Arbeitsbereich
Größter Drehdurchmesser über Support: 1700 mm
Größter Drehdurchmesser über Bett: 2000 mm
Größte Drehlänge: 10000 mm
Spanndurchmesser in der Spindelstock-Planscheibe: 400 - 1700 mm
Aufnahme im Rollenbock siehe Umbauanleitung: 800 - 1400 mm
Aufnahme in Lünetten:
Kleine Lünette mit Hut: 170 - 550 mm
Große Lünette mit Hut: 500 - 825 mm
Größtes Werkstückgewicht zwischen den Spitzen: 70000 kg

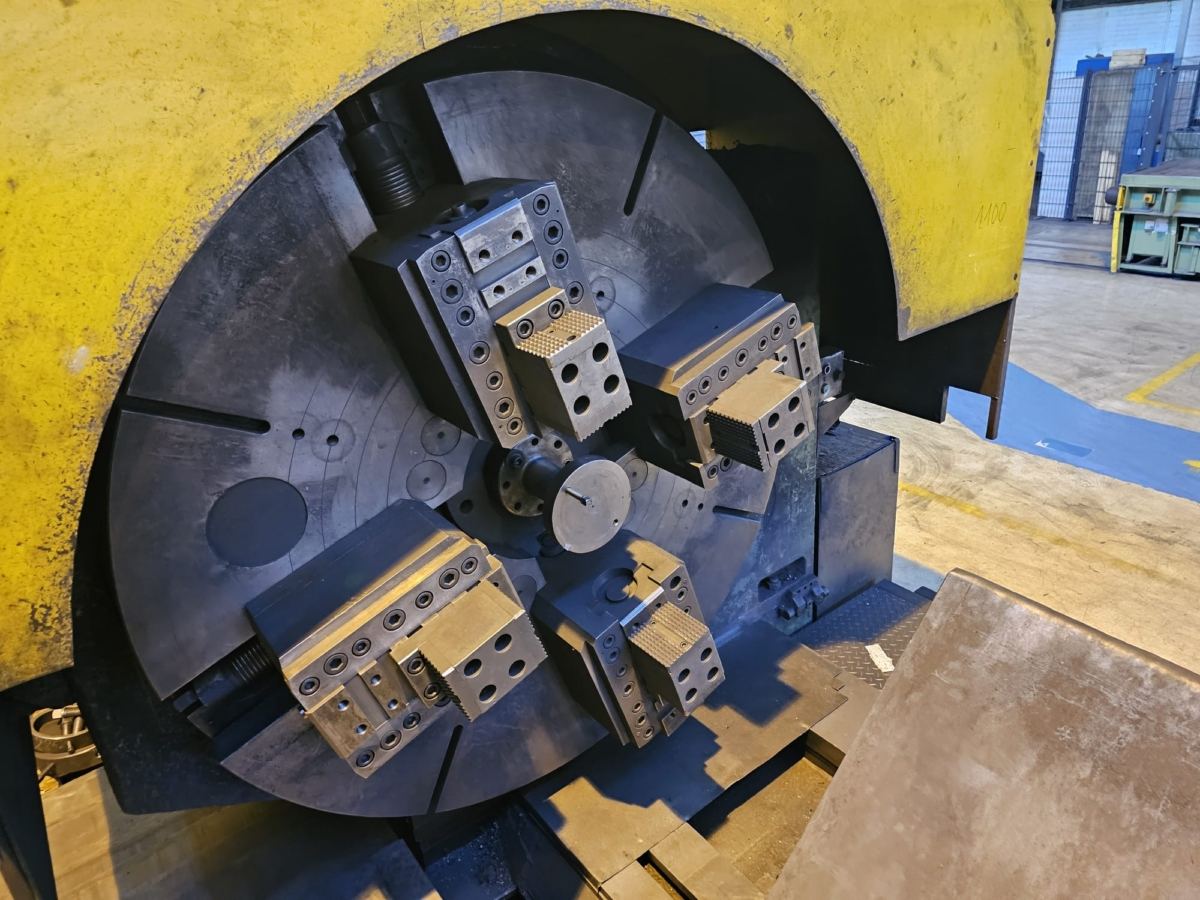

Hauptantrieb, Planscheibe
Durchmesser der Planscheibe: 1950 mm
Drehzahlen der Planscheibe: 1 - 140 U/min
Antriebsleistung des Hauptmotors: 110 kW
Support
Verschiebeweg des Planschiebers: 1000 mm
Planschieber 80 mm / 35 mm breit
6 x Rastpunkt à 71 mm
Schwerzerspan- und BTS-System
Schnellverstellung längs: 4000 mm/min
Schnellverstellung plan: 4000 mm/min
Vorschübe stufenlos einstellbar, längs: 0,3 - 4000 mm/min
Vorschübe stufenlos einstellbar, plan : 0,3 - 4000 mm/min
Reitstock
Durchmesser der Pinole: 450 mm
Verstellweg der Pinole: 225 mm
Körnerspitzenwinkel: 70°
Sondereinrichtungen
Steuerung: Sinumerik 820 T
Reitstock-Planscheibe
Reitstock-Spannsystem (700-1400 mm ø)
Rollenbock
Ausbohreinrichtung
