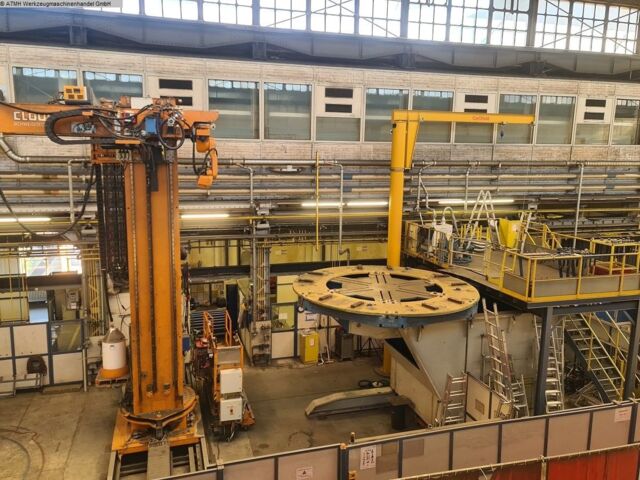

Typ: ROMAT 350 / LVEB-120000N-4m / VVEs-D-18000N-5m-S /
QVEB-2m-Balken verfahrbar / CR-200000N /
Hydraulischer Scherenhebetisch
Im Lieferumfang:
Pos. Bezeichnung
1 Schweißstromquelle GLC 603 Quinto SD
2 Drahtfass
3 Servicetür 2.1
4 Robotersteuerschrank
5 Servicetür 1.2
6 Scherenhubtisch (in Parkposition abgebildet)
7 Querverfahreinheit QVEB
8 Roboter ROMAT 350
9 Servicetür 1.1
10 Schutzzaun
11 Bühne
12 Positionierer
13 Schiebetür 1
14 Linearverfahreinheit LVEB
15 Vertikalverfahreinheit VVEs
16 Schiebetür 2
Die Scheibenring auf dem Tisch ist eine Vorrichtung, die nicht im Lieferumfang
enthalten ist
--------------------------------------------------------------------------
Technische Daten
- mechanische Abmessungen
(ohne Steuerung und Aufbauten): ca.6440(57 7 0)x4520(2700)x5460(3320) LxBxH
- Drehtellerdurchmesser : 4520mm
- Gewicht:ca.25.000kg (ohne Aufbauten)
- Drehzahlbereich: 0,004 - 1,07 U/min
- Schweißstromkupplung: 600 A
- Maximale Tischbelastbarkeit: 35 Tonnen (gemäß Traglastdiagramm)
Umqebungstemperatur
Lagerung / Transport 0 bis 60'C
Betrieb +4 bis 35"C
Schnittstellen
Zentrale Übergabestelle für steuerung, stromversorgung, Masseanschluss
--------------------------------------------------------------------------
2.3 Linearverfahreinheit, LVEB
Typ LVEB-120000N 4m
Maße B x T x H 7.700 x 2.440 x 776 mm
Gewicht 4.355 kg
Verfahrweg 4.000 mm
Belastung des Laufwagens 120.000 N
Antrieb
Getriebemotor Präzisions-Kegelradgetriebemotor
Hersteller Fa. Stöber
Typ K402VF0250EK703V
Leistung 4,21 kW
Spannung UKE 140 V / 1000 U/min
Strom Nennstrom IN: 8,32 A
Stromart Stillstandsstrom I0: 9,04 A
Motordrehzahl 3.000 U/min
Getriebeübersetzung i = 25,28
--------------------------------------------------------------------------
2.4 Vertikalverfahreinheit, VVEs
Typ VVEs-5m
Maße B x T x H 2.000 x 1.960 x 7.150 mm
Gewicht 9.500 kg
Verfahrweg 5.000 mm
Max. bewegte Masse 18.000 N
Antrieb
Getriebemotor Kegelradgetriebemotor mit Bremse
Hersteller Fa. Stöber
Typ K713VF0790MQ30ED704B
Leistung 4,8 kW
Motordrehzahl 2.000 U/min
Getriebeübersetzung i = 78.83 (20181/256)
--------------------------------------------------------------------------
2.5 Querverfahreinheit, QVEB
Typ QVEB-2m
Maße B x T x H 1.270 x 4.100 x 756 mm
Gewicht 1.950 kg
Verfahrweg 2.000 mm
Belastung des Laufbalkens 10.000 N
Max. bewegte Masse 18.000 N
Antrieb
Getriebemotor Präzisions-Flachgetriebemotor
Hersteller Fa. Stöber
Typ FS202VQ0145ED402U
Leistung 1,43 kW
Spannung UKE 140 V / 1000 U/min
Nennstrom IN 2,86 A
Stromart Stillstandsstrom I0: 3,1 A
Motordrehzahl 3.000 U/min
Getriebeübersetzung i = 14,65 (3180/217)
--------------------------------------------------------------------------
2.6 Rundschalttisch
Typ CR-200kN
Hersteller Fa. Cloos
Maße B x T x H 1.820 x 2.120 x 541 mm
Gewicht 2.850 kg
Antrieb
Getriebemotor Kegelradgetriebemotor
Hersteller Fa. Stöber
Typ K814VG1540EK803U
Leistung 6,7 kW
Motordrehzahl 3.000 U/min
Getriebeübersetzung i = 154,322
--------------------------------------------------------------------------
2.7 Roboter ROMAT 350
Typ ROMAT 350
Maße (B x T x H) in Referenzstellung 1.900 x 600 x 1.500 mm
Gewicht 205 kg
Stellfläche 500 x 515 mm
Anzahl der eingesetzten Roboter 1
Achsanzahl 6
Nutzlast 15 kg
Antrieb je Achse ein digital geregelter ACServomotor
Wegmesssystem digital, absolut (Resolver)
Wiederholgenauigkeit = ± 0,1 mm
Arbeitsbereich halbkugelförmig, ca. Ø 4.430 mm
Schwenkbereich der Achsen
Achse 1:
Achse 2:
Achse 3:
Achse 4:
Achse 5:
Achse 6:
340°
215°
290°
358°
270°
600°
Max. Geschwindigkeit der Achsen
Achse 1:
Achse 2:
Achse 3:
Achse 4:
Achse 5:
Achse 6
151°/s
151°/s
176°/s
290°/s
338°/s
410°/s
--------------------------------------------------------------------------
2.8 Robotersteuerschrank
Maße (B x T x H) 1.600 x 650 x 1.900 mm
Gewicht ca. 400 kg
Hersteller Carl Cloos Schweißtechnik GmbH
Typ ROTROL II V04
Anschlusswert 55 kVA
Spannung 3 x 400 V, 50 Hz
--------------------------------------------------------------------------
2.9 Schweißgerät GLC 603 Quinto SD
Maße (B x T x H) (Stellfläche) 1.190 x 500 x 1.240 mm
Gewicht 248 kg
Hersteller Carl Cloos Schweißtechnik GmbH
Typ GLC 603 Quinto SD
Spannung 3 x 400 V
Leistung 25,6 kVA
Anzahl der eingesetzten Geräte 1
--------------------------------------------------------------------------
2.10 Scherenhubtisch (Hubarbeitsbühne)
Hersteller BÜTER Hebetechnik GmbH
Typ HA 05-50
Plattformabmessungen (B x T) 3.000 x 1.000 mm
Maße der Ausschub-Plattform
(B x T)
1.000 x 700 mm
Bauhöhe 1.400 mm
Nutzlast 500 daN
Hubbereich 1.400–5.000 mm
Nutzhub 3.600 mm
Hubzeit ca. 35 s
Senkzeit ca. 35 s
2.10.1 Hydraulikaggregat 1
Betriebsspannung 400 V / 3~ / N / PE / 50 Hz
Fördermenge 11,8 l/min
Leistung 4 kW
2.10.2 Hydraulikaggregat 2
Betriebsspannung 400 V / 3~ / N / PE / 50 Hz
Fördermenge 3,1 l/min
Leistung 2 x 1,5 kW
--------------------------------------------------------------------------
2.11 Werkstückpositionierer
Drehachse als Roboterachse 11 angesteuert
Kippachse als Roboterachsen 12 und 13 angesteuert
