Technische Daten

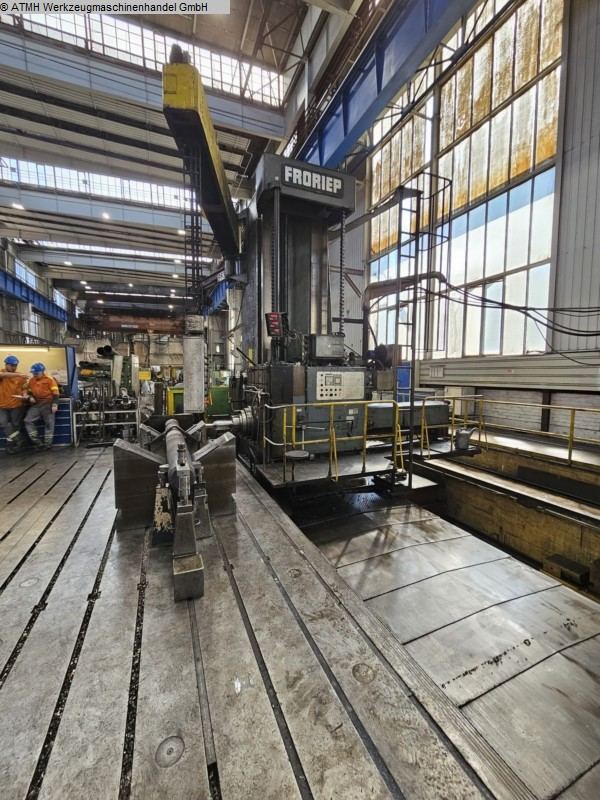

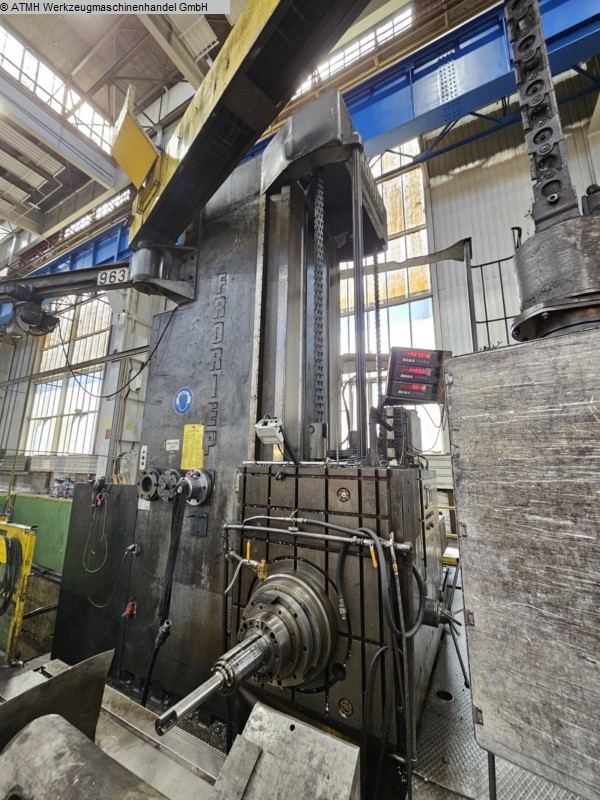

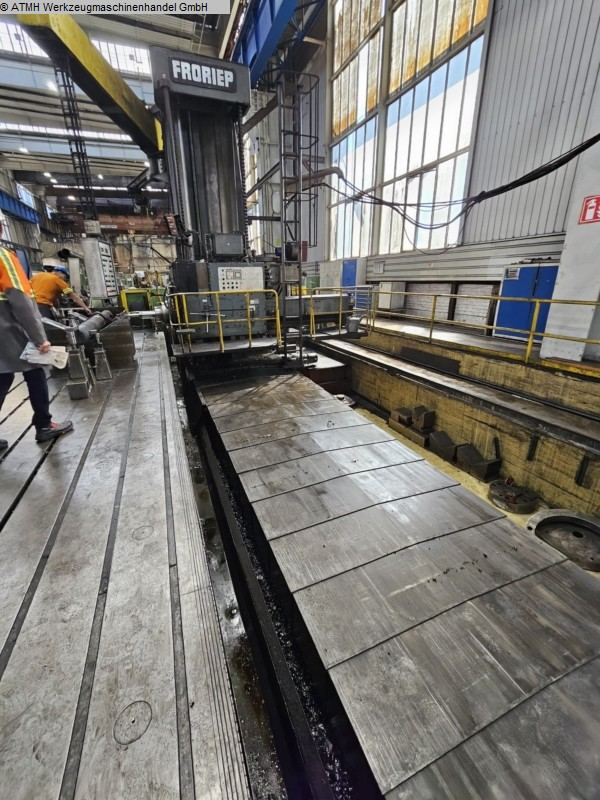

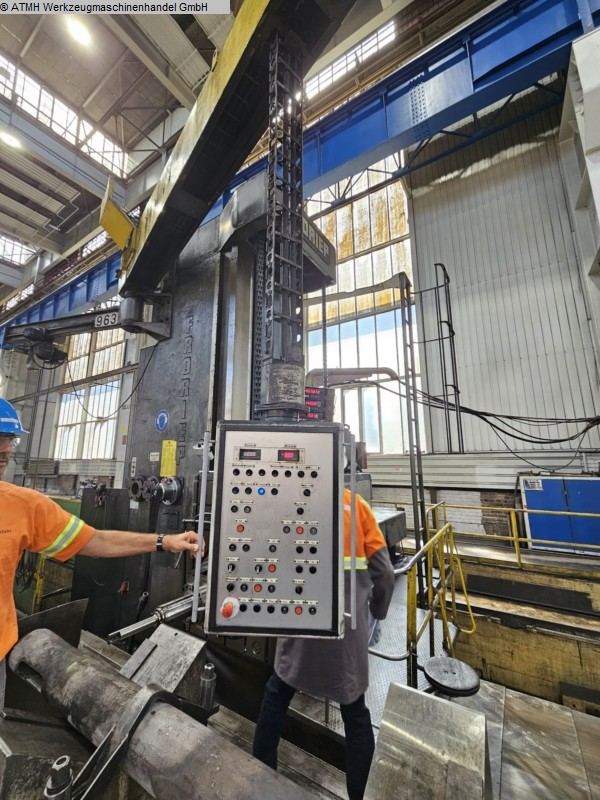

Waagerecht-Fräs- und Bohrwerk mit Traghülse

Arbeitsbereich

Senkrechtverstellung des Spindelstockes
von der Aufspannfläche aus: 0 - 3000 mm
Waagerechtverstellung des Ständer: 7000 mm
Größte Bohrtiefe mit Bohrspindel allein: 1200 mm
Größte Bohrtiefe mit Bohrspindel und Traghülse zusammen: 1300 mm
Bohrspindel­durchmesser: 150 mm
Frässpindel­durchmesser: 240 mm
Traghülsen­durchmesser: 390 mm
Ausschiebeweg der Traghülse: 700 mm
Werkzeugaufnahme der Bohrspindel: ISO 50
Größtes Werkstückgewicht: 70000 kg
beim Auflegen in 4 Prismen: 95000 kg

Hauptantrieb

Gesamter Drehzahlbereich, einstellbar von 2 - 795 U/min
Reihe 1 2 - 50,4 U/min
Reihe 2 50,4 - 126 U/min
Reihe 3 126 - 314 U/min
Reihe 4 314 - 795 U/min

Größte Antriebsleistung bei Nenndrehzahl 17,5 80 kW

Schnellverstell-Geschwindigkeit von Spindelkasten und Ständer 1800 mm/min

Schnellverstell-Geschwindigkeit von Bohrspindel und Traghülse 1400 mm/min

Feinverstell-Geschwindigkeit von Spindelkasten und Ständer
mittel 75 mm/min
fein 3 mm/min

Feinverstell-Geschwindigkeit von Bohrspindel und Traghülse
mittel 57,7 mm/min
fein 2,5 mm/min

Vorschub von Spindelstock und Ständer zum Fräsen
Reihe 1 3 - 75 mm/min
Reihe 2 72 - 1800 mm/min

Vorschub der Bohrspindel zum Bohren
Reihe 1 0,19 - 4,7 mm/min
Reihe 2 2,2 - 56 mm/min
Reihe 3 56 - 1400 mm/min


Sondereinrichtungen

Numerische Längenmeßeinrichtung in horizontaler und vertikaler Richtung
Genauigkeit 0,01 mm

Dreh- und verschiebbarer Aufspanntisch Fa. Collet & Engelhard, Offenbach
Baumuster Tdvmf 1,6 (Techn. Daten siehe "Aufspanntisch")

Dreh- und verschiebbarer Aufspanntisch Fa. Scharmann, Rheydt
Baumuster DAV 1600

Dreh- und verschiebbarer Aufspanntisch Fa. Froriep, Rheydt

Schwenkkran zum Werkzeugwechsel, größte Tragkraft 500 kg



Sonderwerkzeuge

Hartmetall-Kernbohrkronen zum Ziehen von Kernproben


Universal Plan- und Ausdrehkopf der Fa. Wohlhaupter, Frickenhausen
Baumuster UPA7, mit folgenden Daten:

1 Teilstrich der Feinverstellung 0,01 mm im Durchmesser
1 Umdrehung der Feinverstellung 0,5 mm im Durchmesser
Plan- und Ausdrehbereich 0 - 1250 mm
größte Schlittenverstellbarkeit 210 mm

Selbsttätige Schlittenvorschübe in mm/U beim Plandrehen
0,05 - 0,10 - 0,15 - 0,20 - 0,25 - 0,30 - 0,35 - 0,40 - 0,45 - 0,50 - 0,55 - 0,60

Schnellverstellung pro Umdrehung der
Schnellverstellspindel 6 mm im Durchmesser

Größter Durchmesser des Schlittens bei Nullstellung entspricht kleinstem
Bohr­durchmesser von 323 mm

Kopfhöhe ohne Schaft 260 mm
