Technische Daten
Arbeitsbereich
Größter Drehdurchmesser über Support: 2270 mm
Größter Umlaufdurchmesser über Bett: 2400 mm
Größte Drehlänge mit Schieber 30 mm: 12000 mm
mit Schieber 80 mm: 11500 mm
Spanndurchmesser in der Spindelstock-Planscheibe: 300 - 2040 mm
Spanndurchmesser in der Reitstock-Planscheibe: 300 - 1300 mm
Aufnahme in Rollenböcken: 1000 - 1750 mm
Tragfähigkeit: 35 t

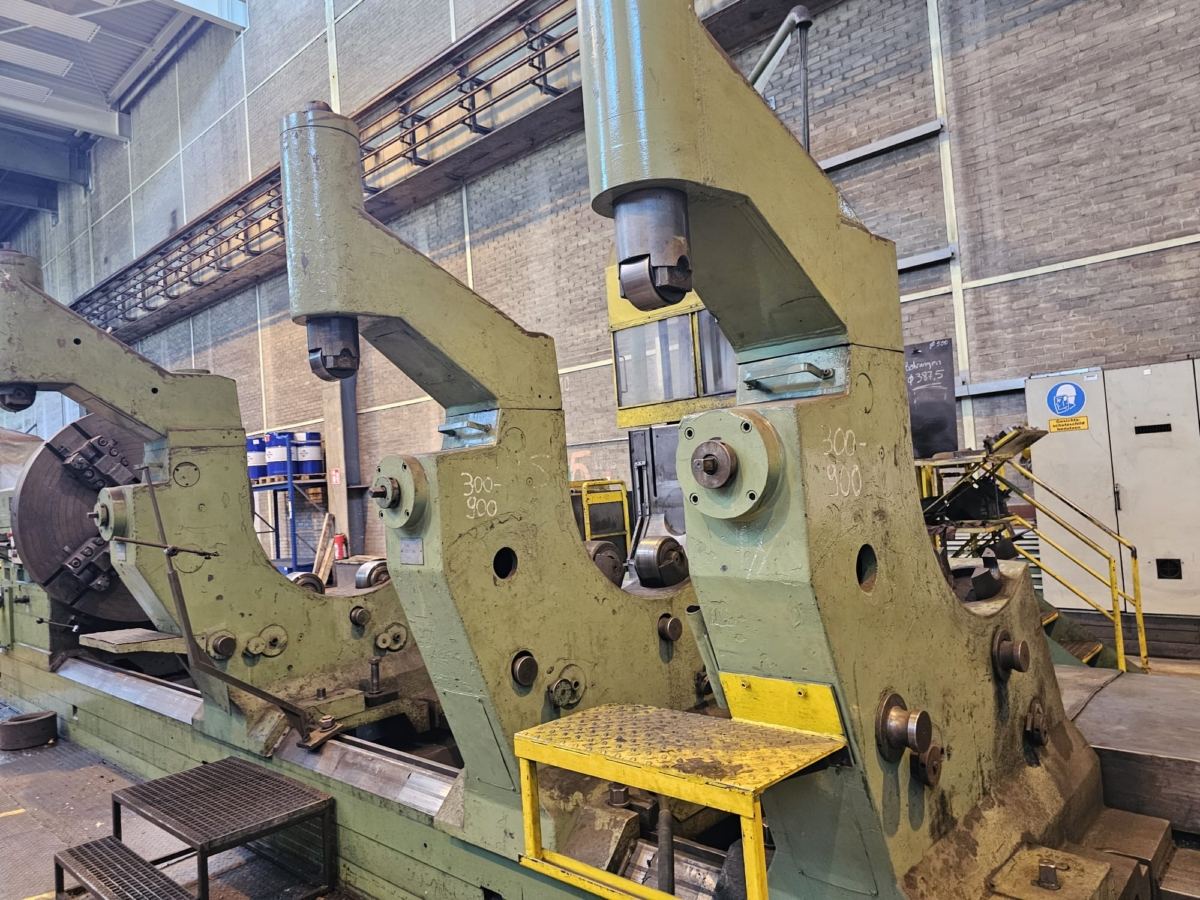

Aufnahme in Rollenlünetten: 800 - 1100 mm
Tragfähigkeit: 30 t
Aufnahme in Rollenlünetten von M0911: 300 - 1100 mm
Größtes Werkstückgewicht: 70000 kg

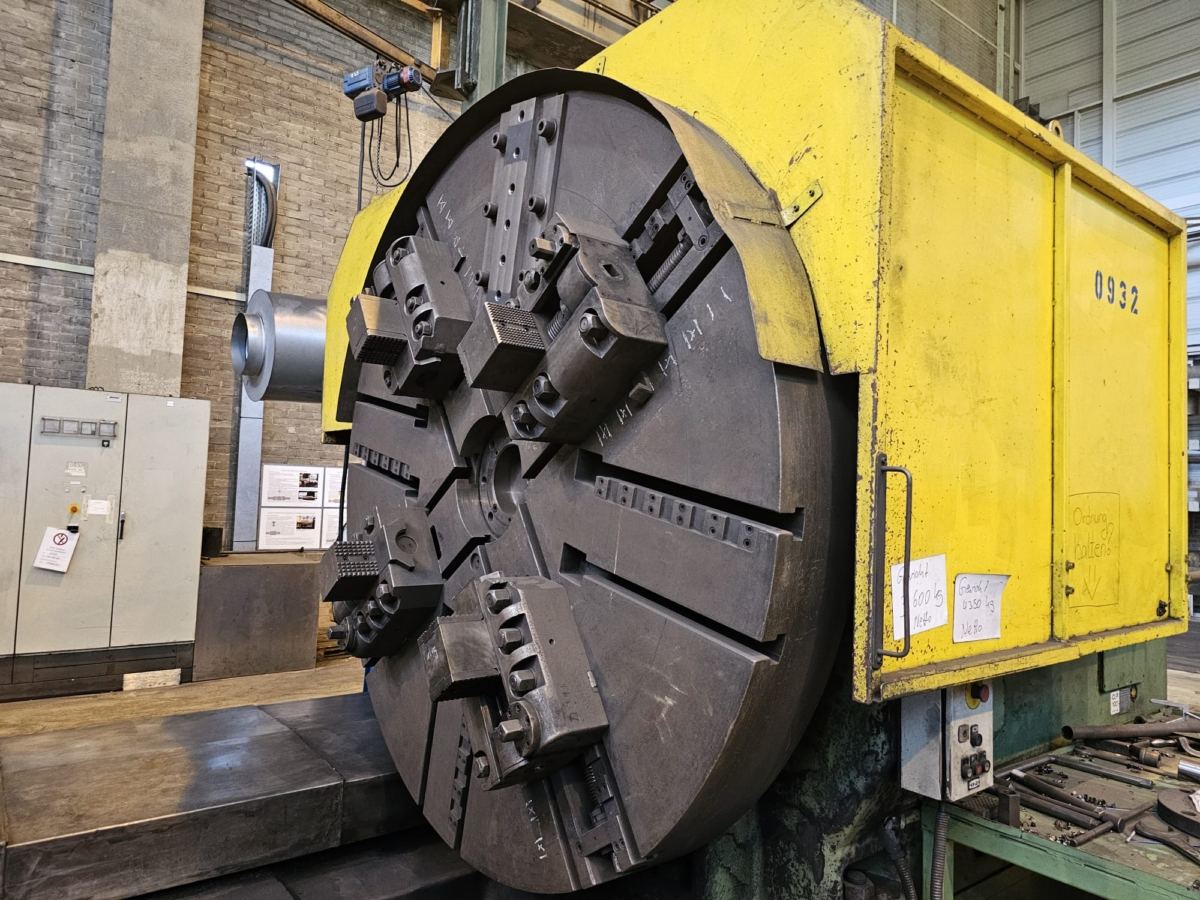

Hauptantrieb, Planscheibe
Durchmesser der Planscheibe: 2200 mm

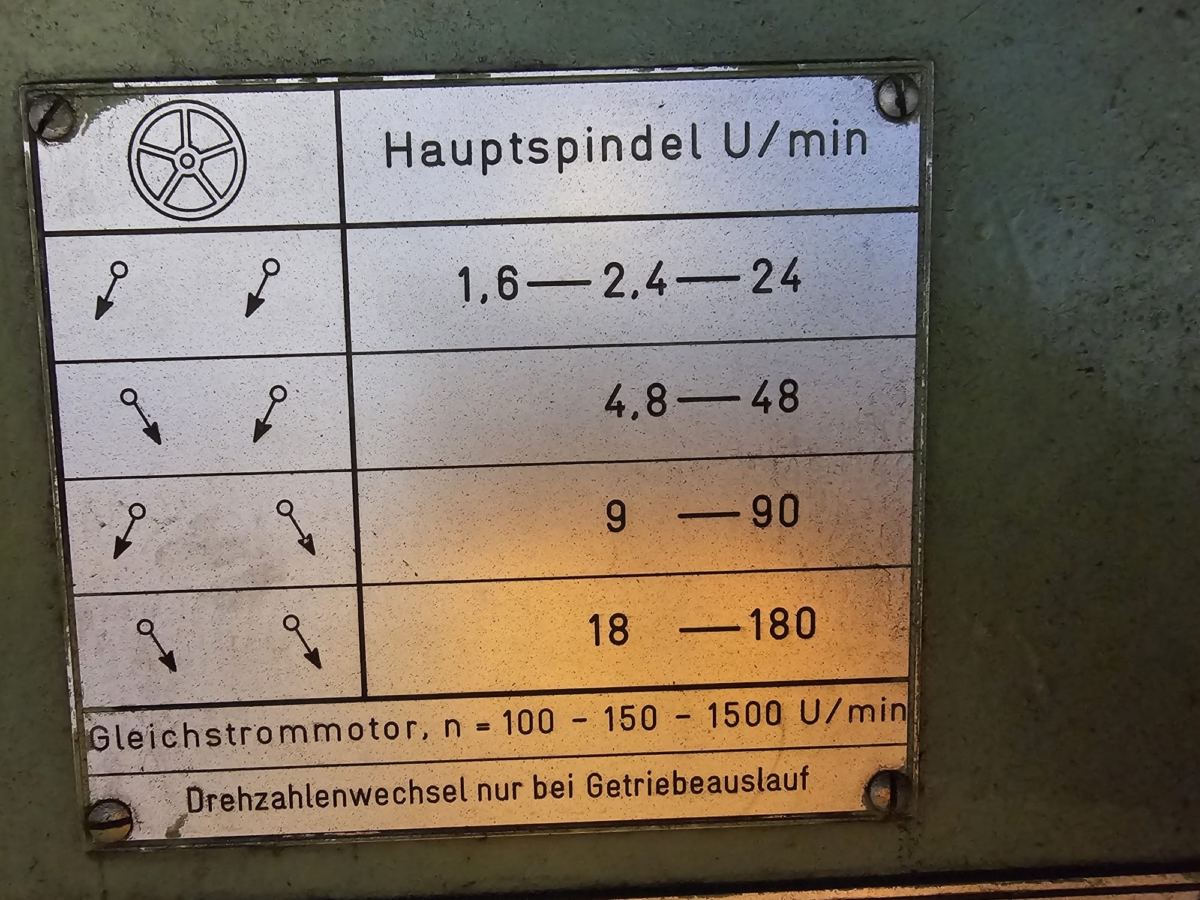

Drehzahlen der Planscheibe, stufenlos regelbar in 4 Stufen: 1,6 - 175 U/min
Größtes Drehmoment bei Kenndrehzahl: 220000 Nm

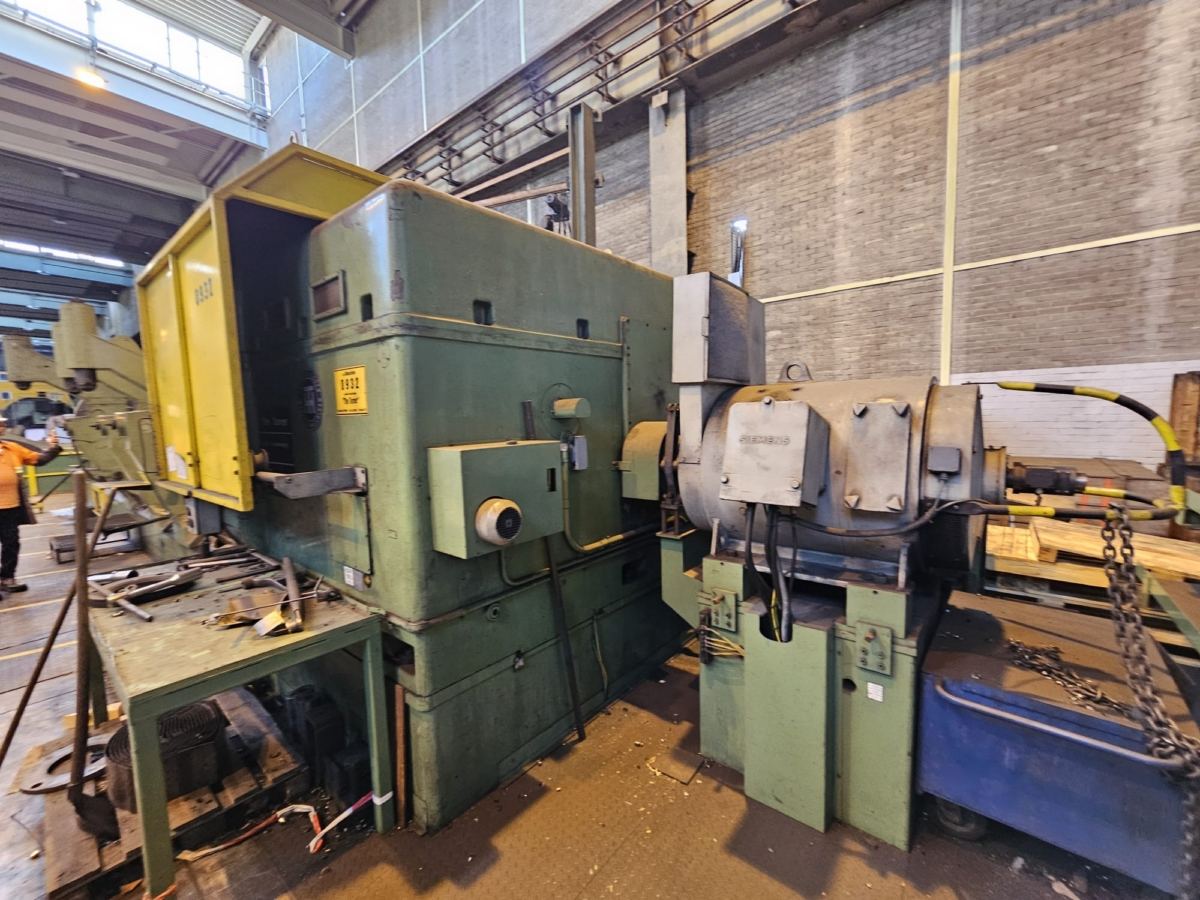

Antriebsleistung des Hauptmotors: 185 kW
Flanschkörner-Spitzenwinkel: 70°

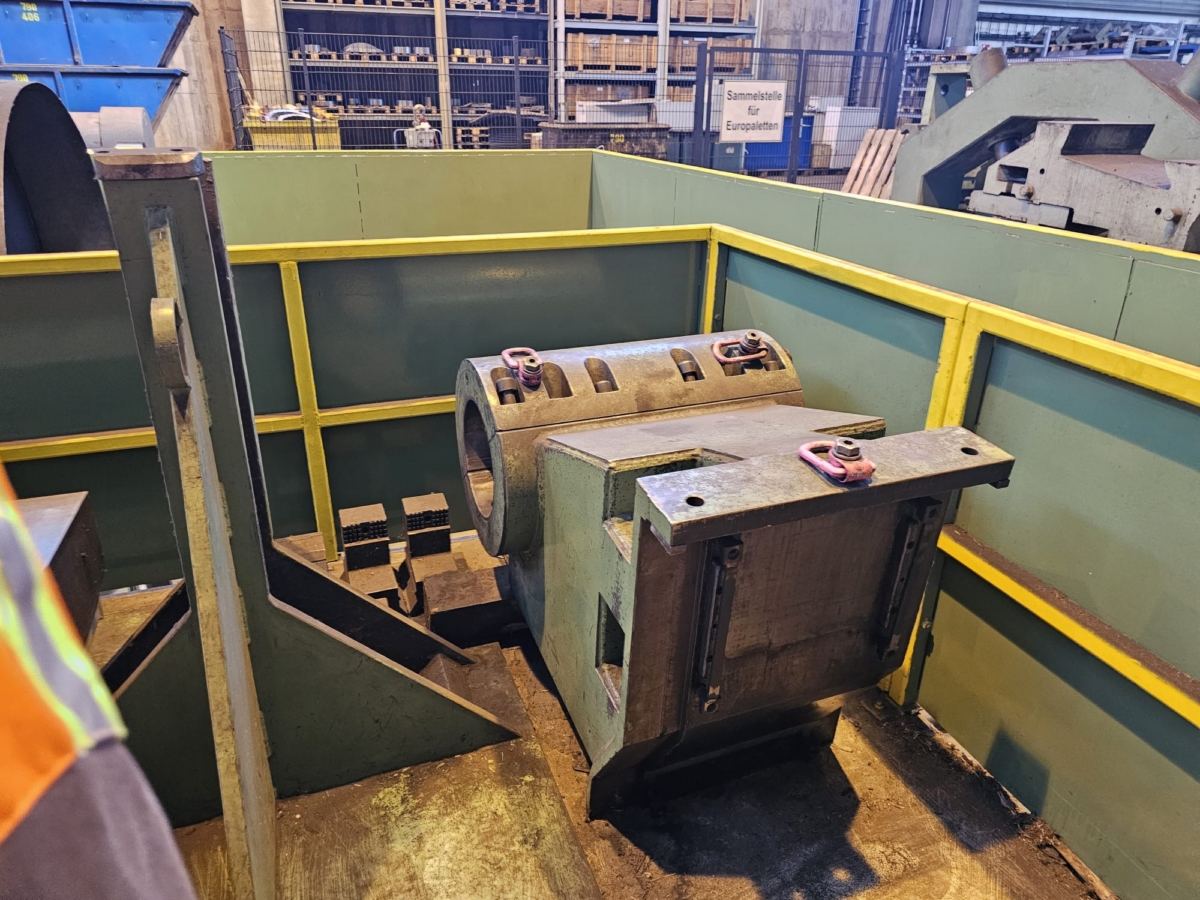

Supporte
Verschiebeweg des Obersupportes: 735 mm
Verschiebeweg des Einstechschiebers, 35 mm breit: 720 mm
Verschiebeweg des Planschiebers, 80 mm breit: 720 mm
Verstellung der Schieber erfolgt stufenlos
Eilgang längs: 1800 mm/min
Eilgang plan: 2500 mm/min
Vorschübe stufenlos, längs: 0,05 - 1800 mm/min
Vorschübe stufenlos, plan: 0,05 - 2500 mm/min
max. Schnittkraft am Support: 200000 N

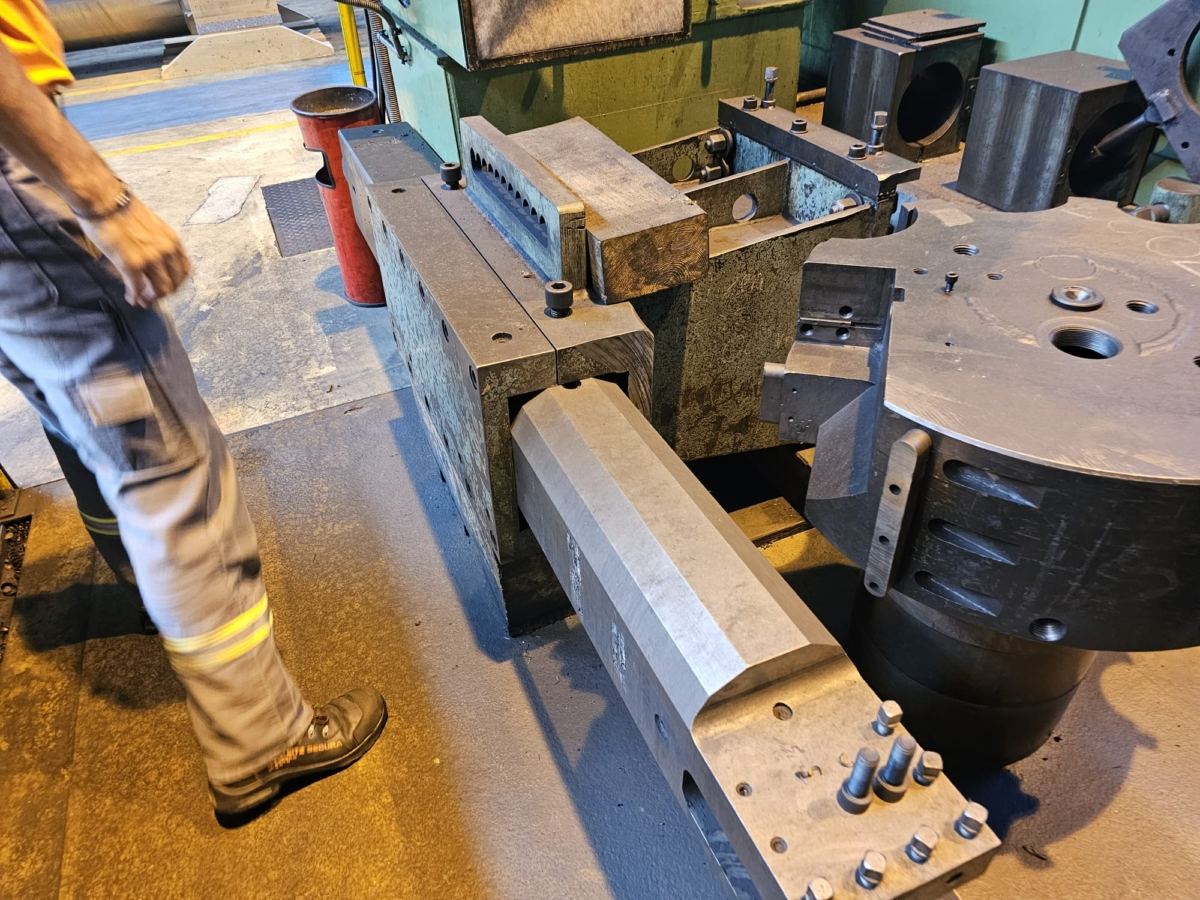

Planschieber: Schwerzerspan- und BTS-System
Reitstock
Durchmesser der Planscheibe (abnehmbar): 1850 mm
Spanndurchmesser der Planscheibe: 1300 mm
Flanschkörner-Spitzenwinkel: 70°
Schnellverstellung: 2000 mm/min
Sondereinrichtungen

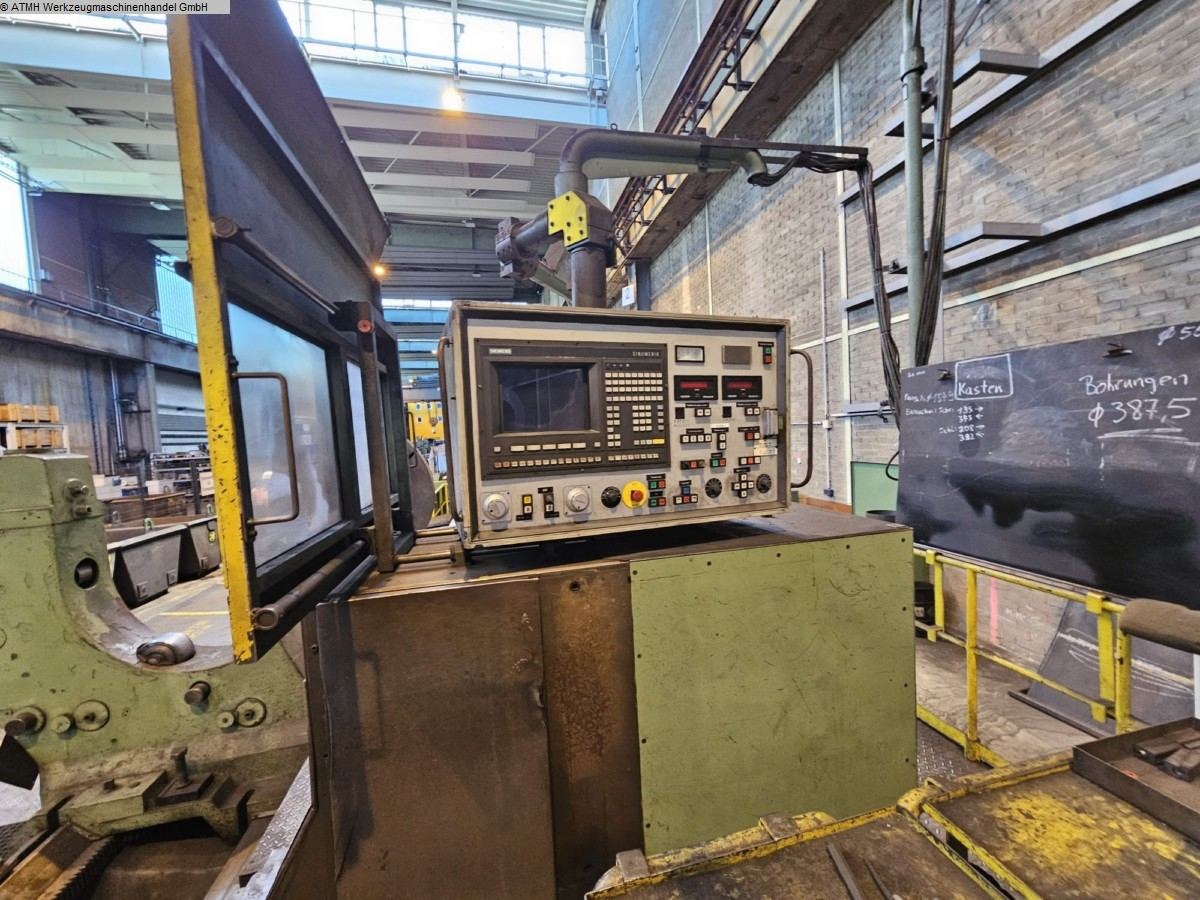

Steuerung Sinumerik 820 T
Schiebermeß-System
Ausbohrhalter mit Bohrstangenaufnahme ø 300 mm
